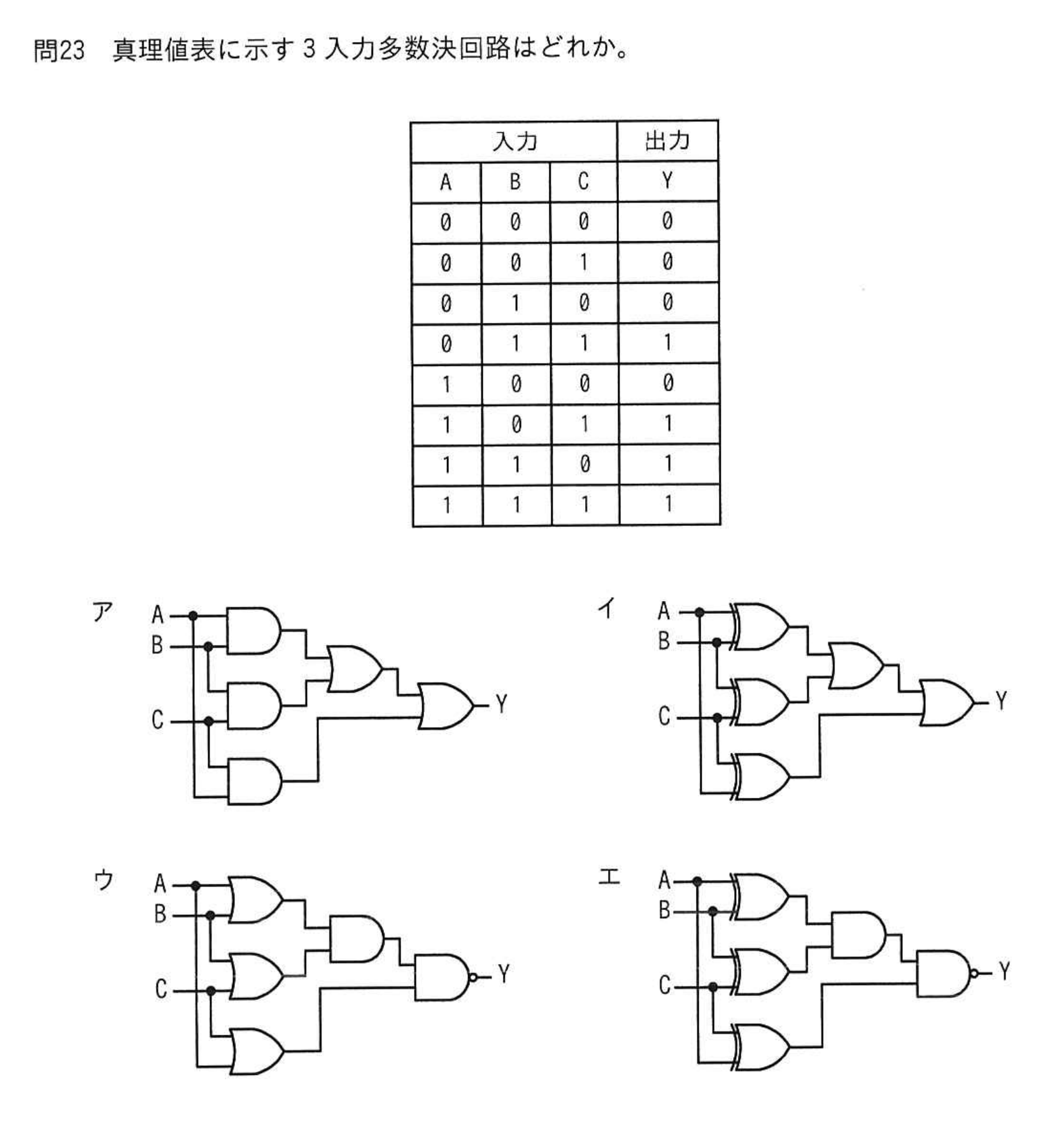

真理値表に示す 3 入力多数決回路はどれか。

解説　本サイト独自（IPA公表のものではありません）

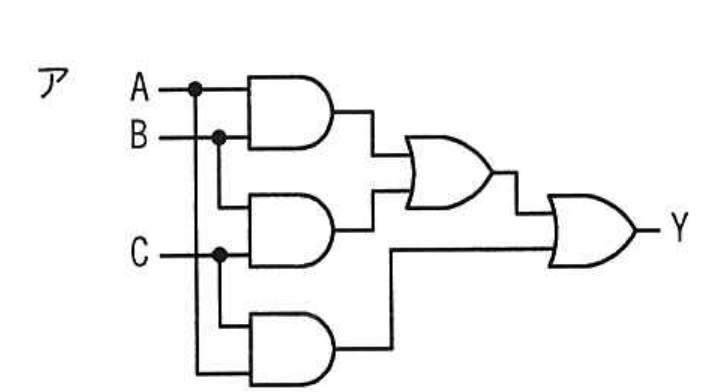

ア　表ではA，B，Cのうち二つ以上が1のときだけYが1である。アはAB，BC，ACの各論理積を論理和でまとめるため，いずれかの入力対がともに1のときだけYが1となり，表の全行と一致する。

• イ　入力対ごとの排他的論理和を論理和でまとめているため，入力が一つだけ1の場合にもYが1となり，表の001，010，100と一致しない。

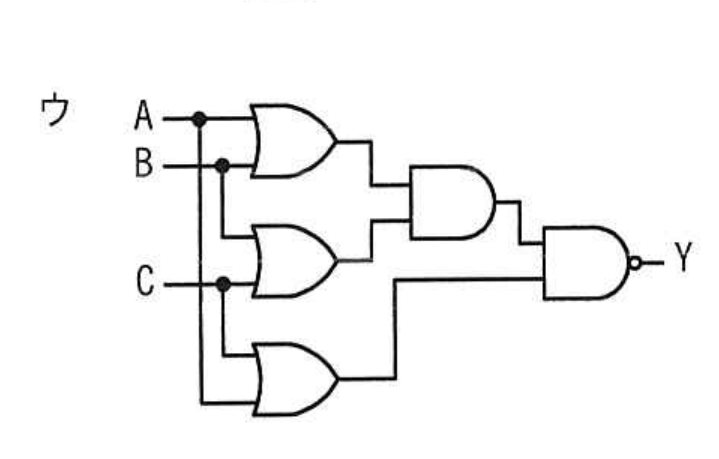

• ウ　入力対ごとの論理和を後段で論理積にし，最後に出力を反転しているため，二つ以上の入力が1の場合にYが0となり，表と逆になる。

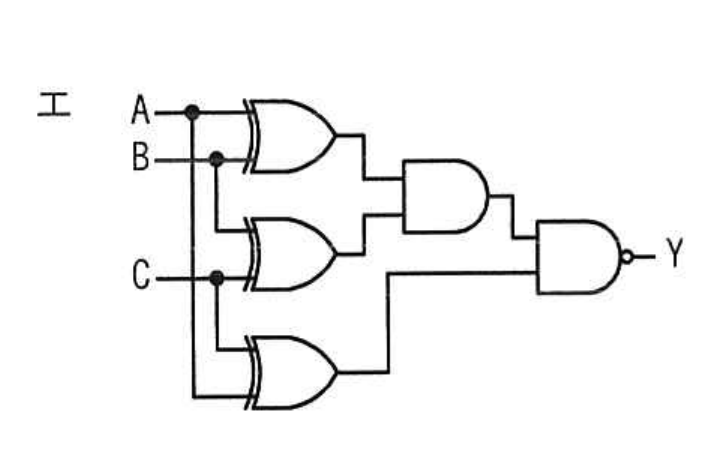

• エ　三つの入力対の排他的論理和を後段の論理積と否定論理積に通す構成であり，表で000のときに求められるYが0にならない。
