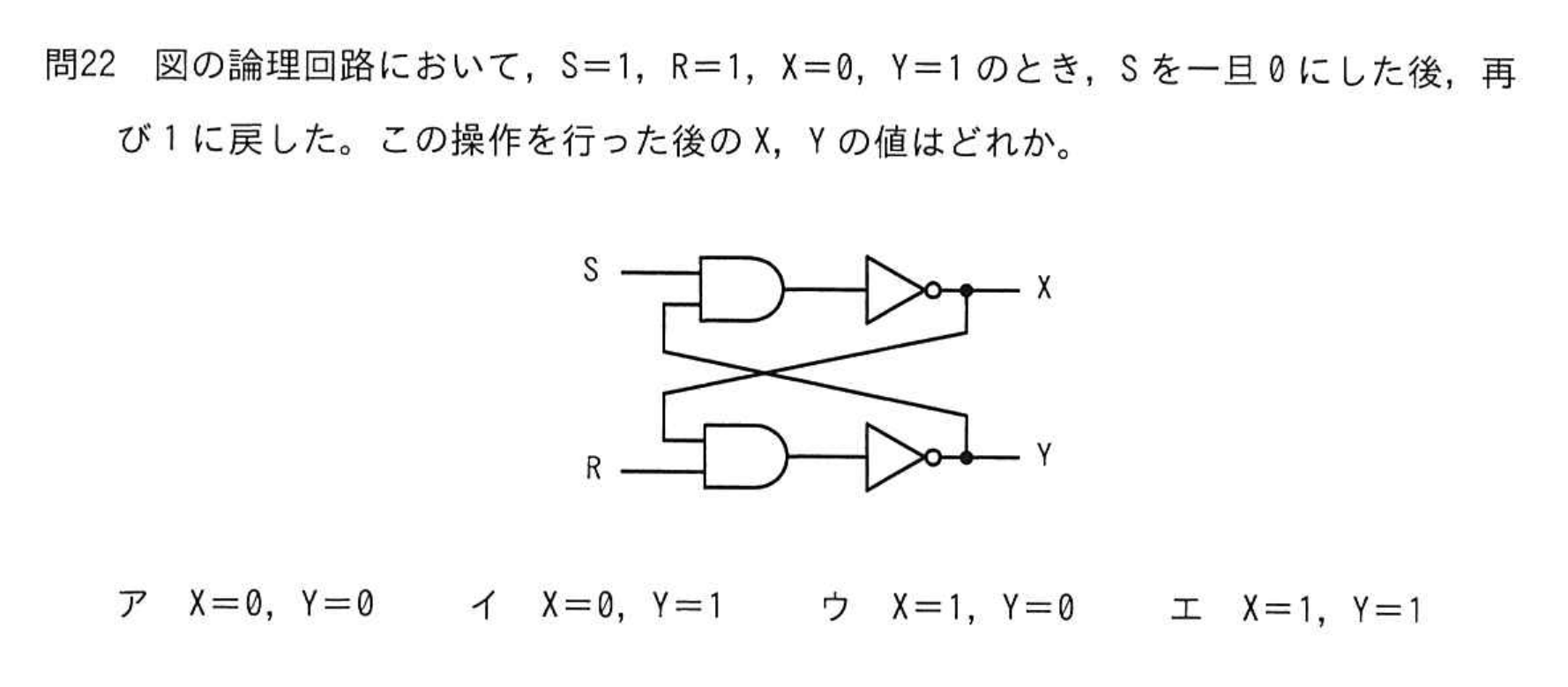

図の論理回路において，S＝1，R＝1，X＝0，Y＝1のとき，Sを一旦0にした後，再び1に戻した。この操作を行った後のX，Yの値はどれか。

解説　本サイト独自（IPA公表のものではありません）

ウ　各段は二つの入力の論理積を反転して出力する。Sを0にすると，上段は帰還入力YにかかわらずXが1となる。Rは1のままなので，Xが1になると下段のYは0になる。その後Sを1へ戻しても，Yが0なのでXは1を保ち，X＝1，Y＝0となる。

• ア　Sを0にしたとき，上段の論理積は0になり，反転後のXは1になる。この反転を見落としてXを0のままと考えると，X＝0，Y＝0を選んでしまう。
• イ　Sを再び1にしたことで初期状態へ自動的に戻ると考えた誤りである。Sが0の間にXが1，続いてYが0へ変わり，帰還によってその状態が保たれる。
• エ　Sを0にした直後のX＝1だけを求め，そのXが下段へ帰還することを無視するとYを1のままとしてしまう。R＝1かつX＝1なので，反転後のYは0である。
