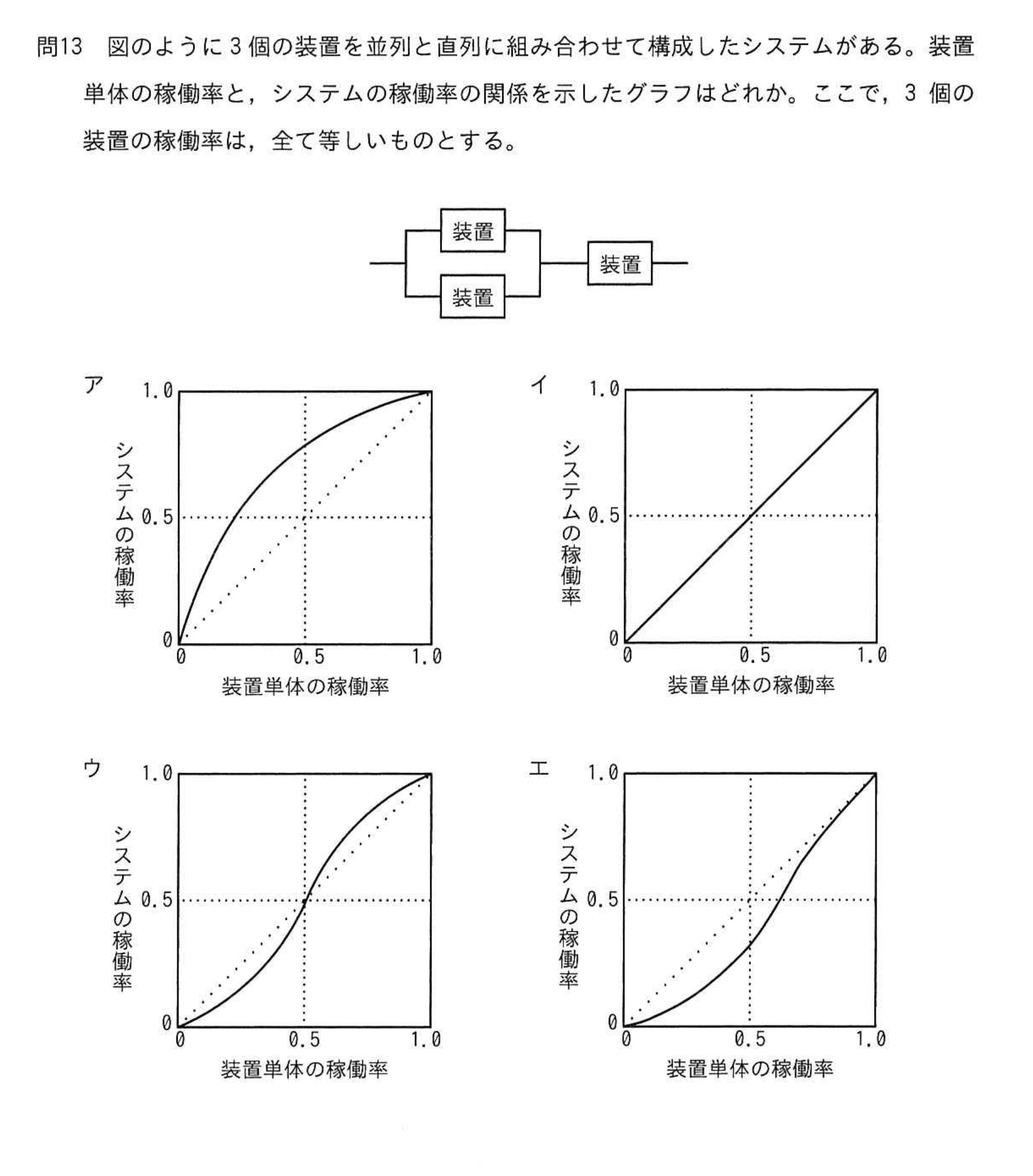

図のように 3 個の装置を並列と直列に組み合わせて構成したシステムがある。装置単体の稼働率と，システムの稼働率の関係を示したグラフはどれか。ここで，3 個の装置の稼働率は，全て等しいものとする。

解説　本サイト独自（IPA公表のものではありません）

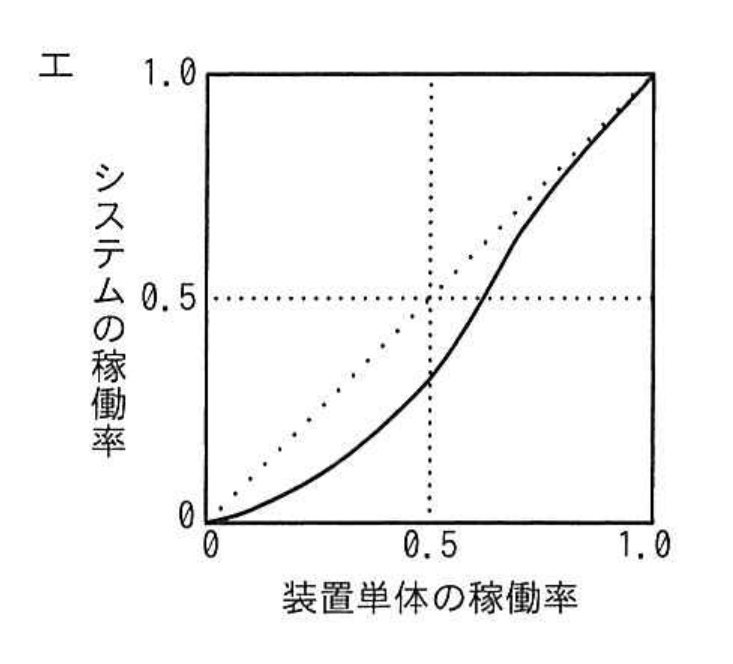

エ　単体の稼働率を横軸の値とすると，上下に分岐した部分の稼働率は，両方とも停止する確率を1から引いた値になる。さらに右の装置が直列なので，その値に単体の稼働率を掛ける。したがって曲線は対角線より下を通り，エの形になる。

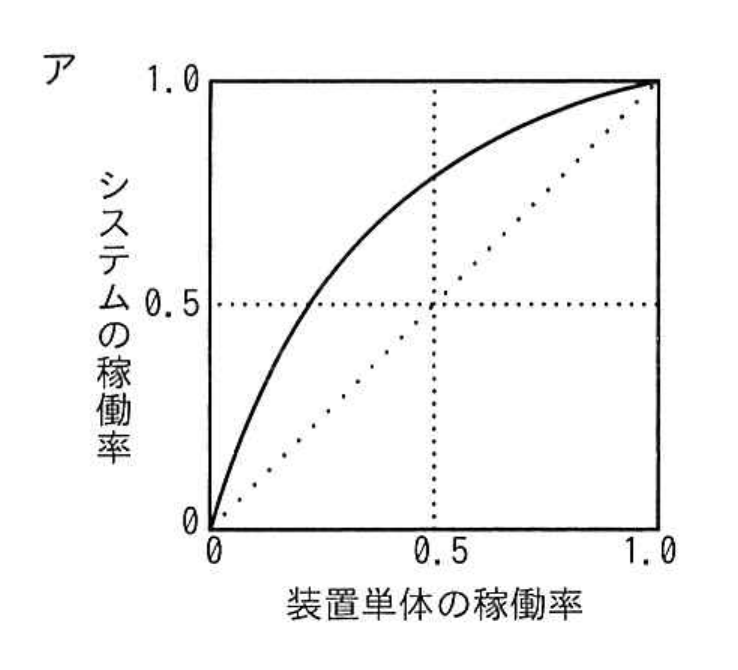

• ア　曲線が対角線より上にあり，単体よりシステムの稼働率が高い。しかし右の装置が直列なので，システム全体は単体の稼働率を超えない。

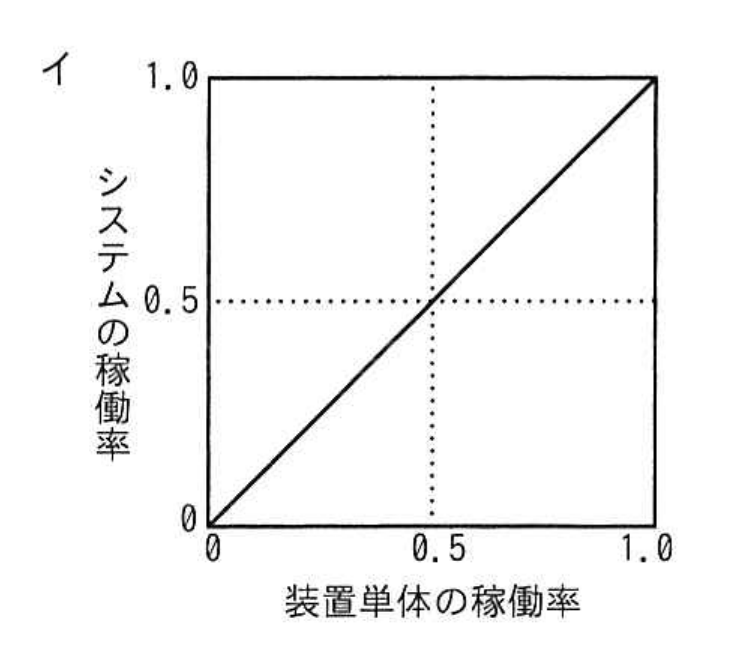

• イ　システムの稼働率が単体の稼働率と常に等しい直線である。上下の装置による並列部分の効果が曲線に反映されていない。

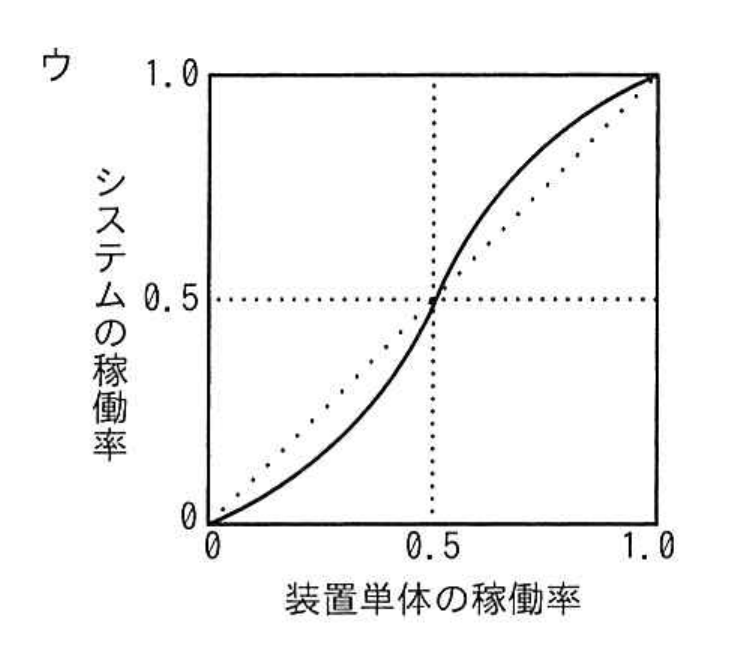

• ウ　0.5を境に曲線が対角線より上に出ている。右の直列装置を含むため，途中で単体の稼働率を上回ることはない。
