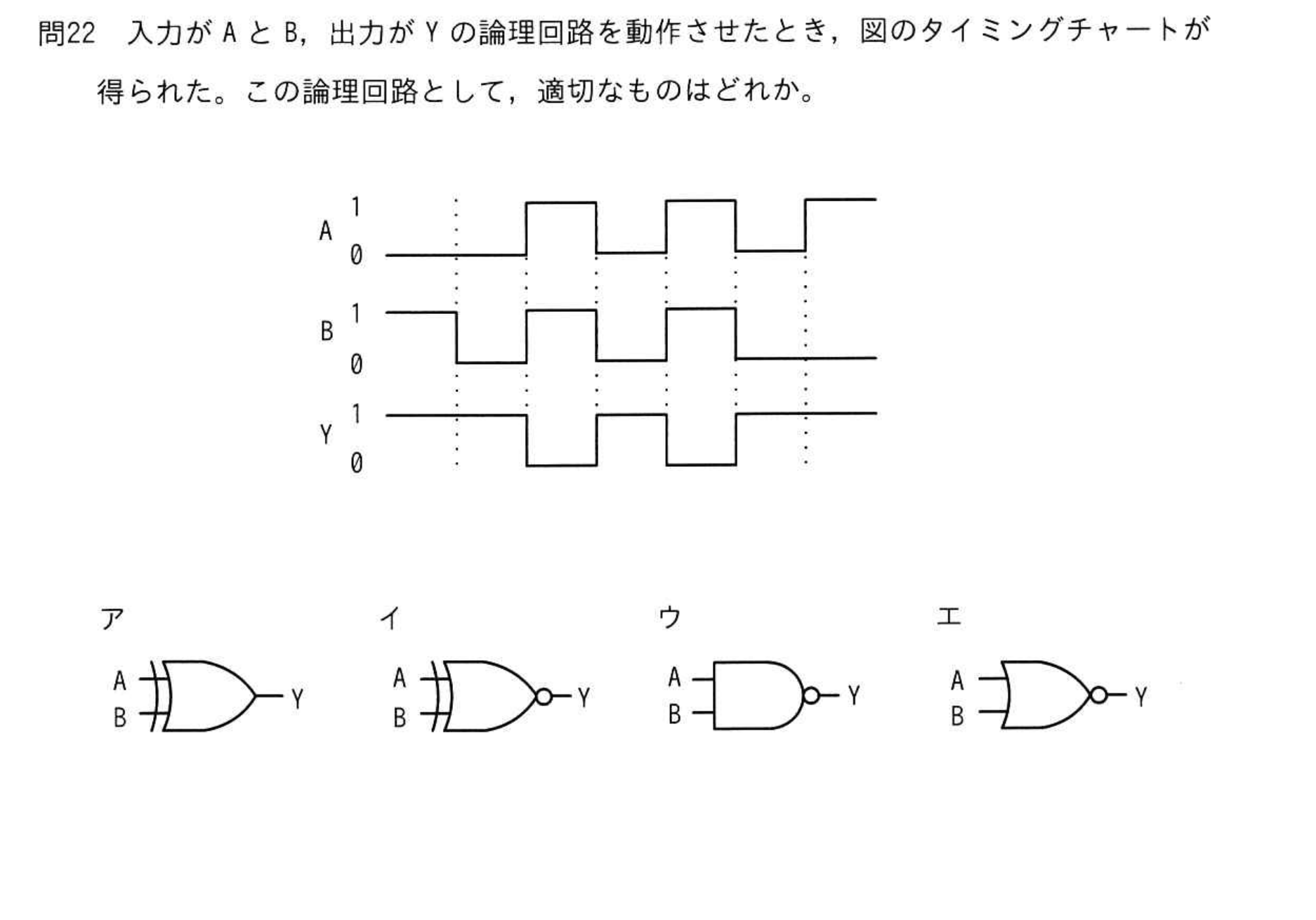

入力が A と B，出力が Y の論理回路を動作させたとき，図のタイミングチャートが得られた。この論理回路として，適切なものはどれか。

解説　本サイト独自（IPA公表のものではありません）

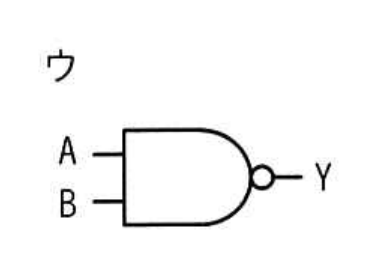

ウ　波形では，AとBがともに1の区間だけYが0になり，それ以外の組合せではYが1になっている。ウはAとBがともに1のときに出力側の丸によって結果を反転して0とする回路なので，この波形と一致する。

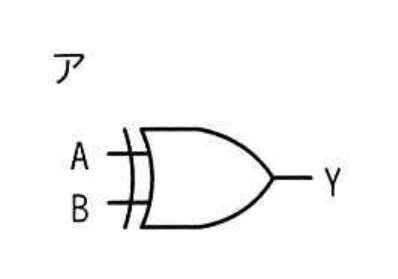

• ア　アではAとBが異なるときにYが1になる一方，両方が0のときはYが0になる。図ではAとBがともに0の区間でYが1なので一致しない。

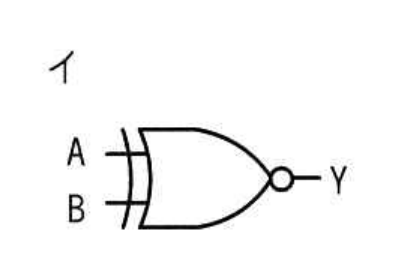

• イ　イではAとBが同じときにYが1になるが，図ではAとBがともに1の区間でYが0になっているので一致しない。

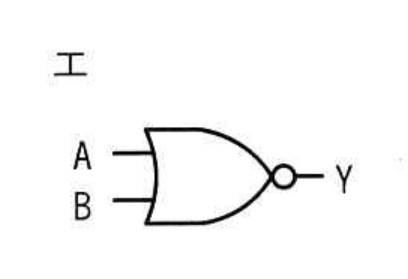

• エ　エではAとBがともに0のときだけYが1になるが，図では一方だけが1の区間でもYが1になっているので一致しない。
