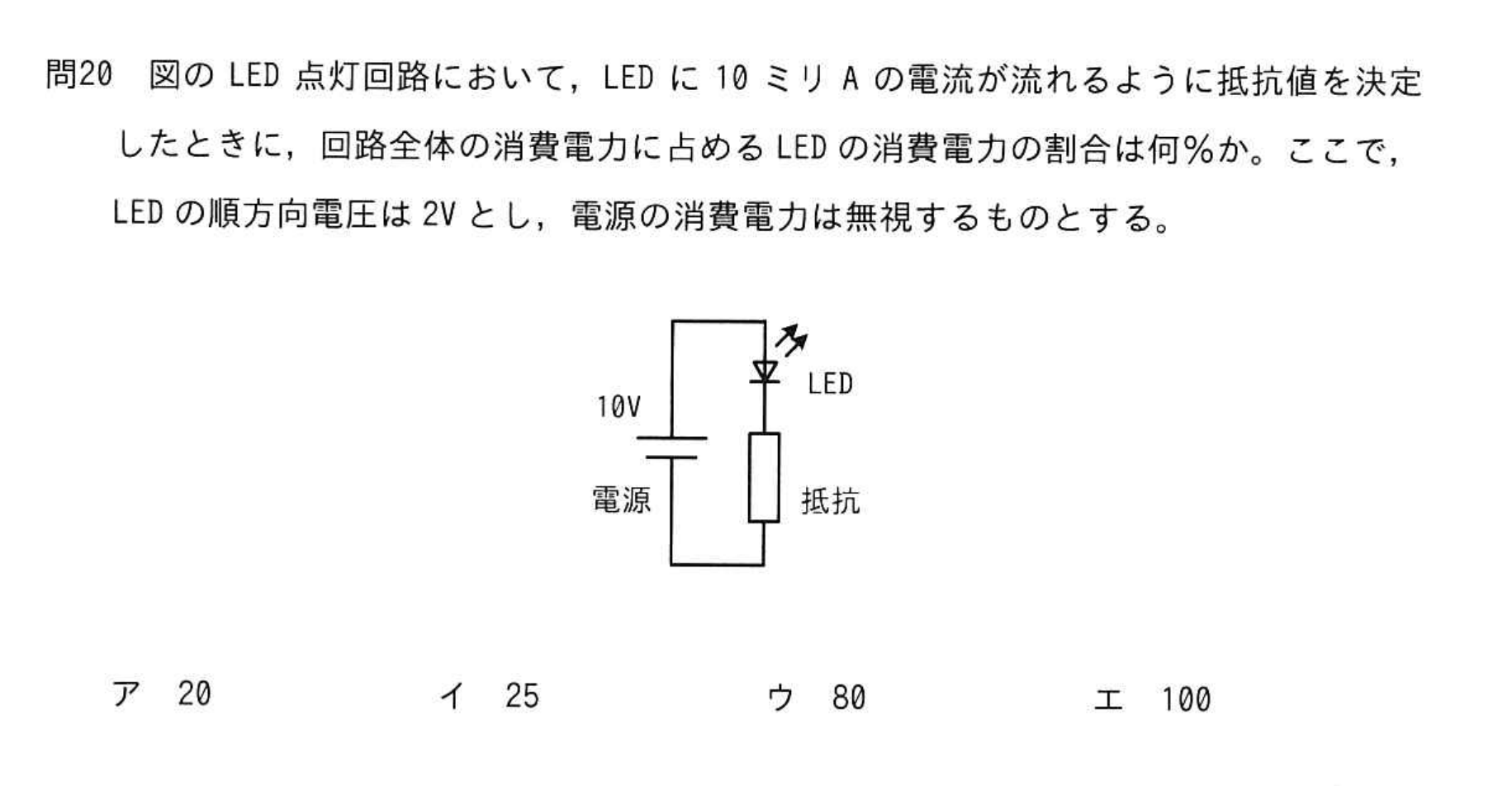

図の LED 点灯回路において，LED に 10 ミリ A の電流が流れるように抵抗値を決定したときに，回路全体の消費電力に占める LED の消費電力の割合は何%か。ここで，LED の順方向電圧は 2V とし，電源の消費電力は無視するものとする。

解説　本サイト独自（IPA公表のものではありません）

ア　直列回路なので，LEDと抵抗に流れる電流は同じである。したがって，消費電力の割合は電圧の割合と同じになり，LEDの順方向電圧2Vを回路全体の電圧10Vで割ると20%になる。

• イ　LEDの2Vを，回路全体の10Vではなく抵抗にかかる電圧で割ると25%になる。分母を抵抗だけの消費電力にしてしまった値である。
• ウ　10VからLEDの2Vを引いた抵抗側の電圧を10Vで割ると80%になる。これはLEDではなく，抵抗の消費電力の割合を求めた値である。
• エ　電源の消費電力を無視するという条件を，抵抗の消費電力も無視すると取り違え，回路全体の消費電力をLEDだけと考えると100%になる。
