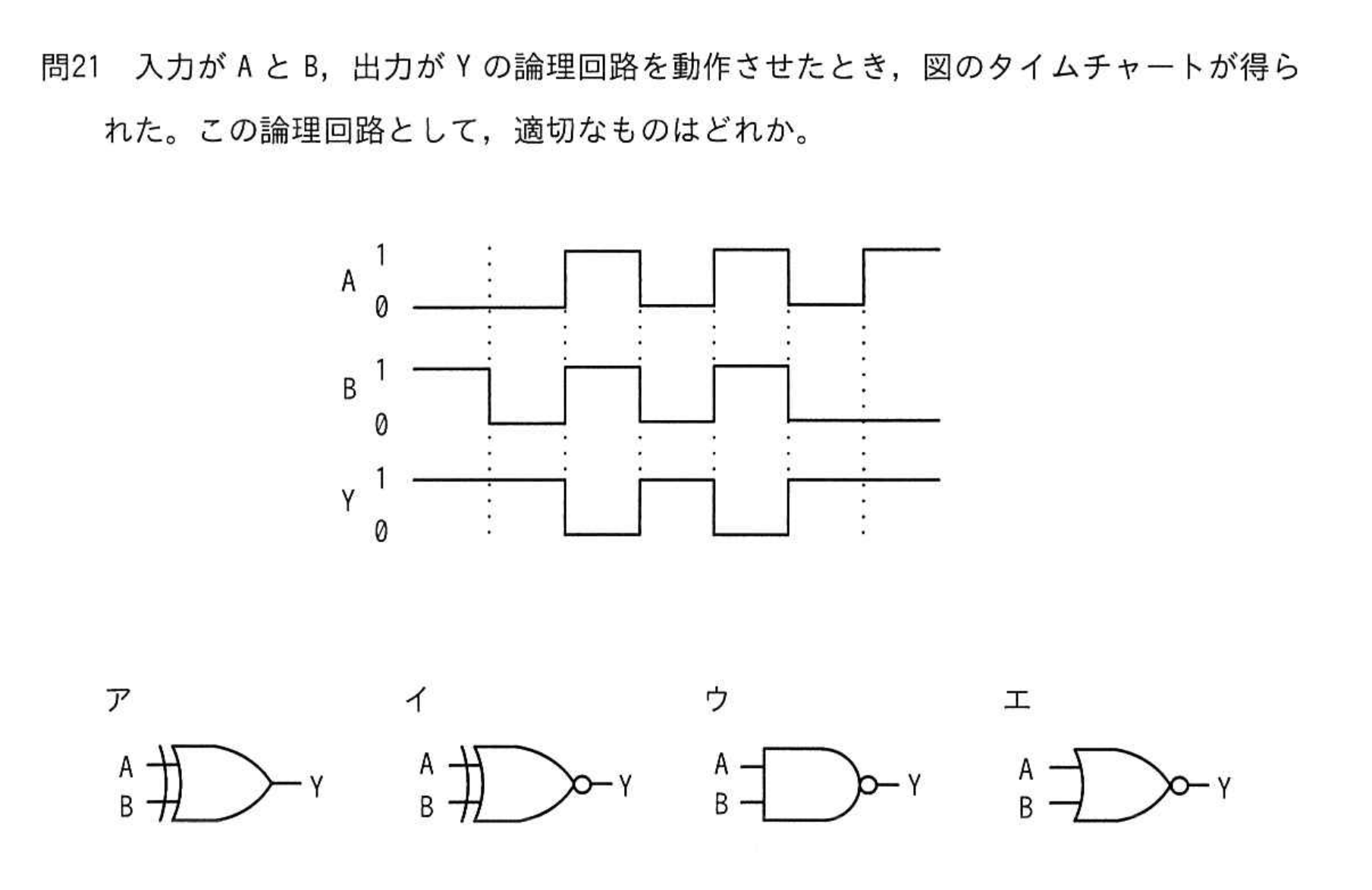

入力がAとB，出力がYの論理回路を動作させたとき，図のタイムチャートが得られた。この論理回路として，適切なものはどれか。

解説　本サイト独自（IPA公表のものではありません）

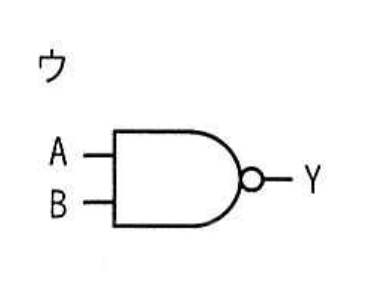

ウ　タイムチャートでは，AとBがともに1の区間だけYが0になり，それ以外の入力の組合せではYが1になっている。これは，AとBがともに1のときだけ出力を反転して0にする，出力側に丸が付いたウの回路の動作と一致する。

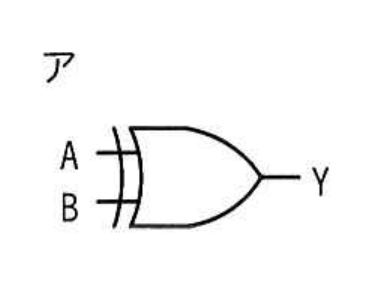

• ア　アはAとBの値が異なるときにYが1になる回路である。図ではAが0，Bが1の最初の区間だけでなく，AとBがともに0の区間でもYが1なので一致しない。

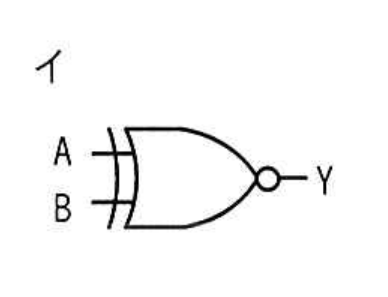

• イ　イはAとBの値が同じときにYが1になる回路である。しかし図ではAとBがともに1の区間でYが0になっているため一致しない。

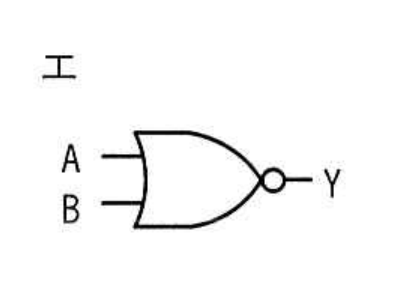

• エ　エはAとBの少なくとも一方が1ならYが0になる回路である。図の最初ではAが0，Bが1でYが1なので，この動作とは一致しない。
