図はスイッチA及びBの状態によって，LEDが点灯又は消灯する回路である。スイッチAがオンの状態をA＝1，オフの状態をA＝0とし，スイッチBも同様にオンの状態をB＝1，オフの状態をB＝0とする。また，LEDが点灯する状態をY＝1，消灯する状態をY＝0とする。このとき，図の回路を動作させたときのタイミングチャートとして，適切なものはどれか。

解説　本サイト独自（IPA公表のものではありません）

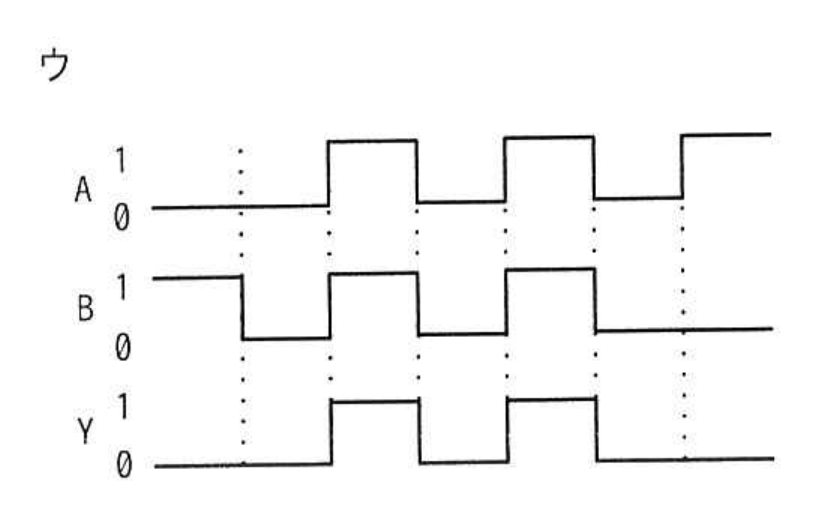

ウ　スイッチAとBは回路上で直列に接続されているので，電池からLEDまで電流の経路がつながるのはAとBがともにオンのときだけである。したがって，A＝1かつB＝1の区間だけY＝1となるウが適切である。

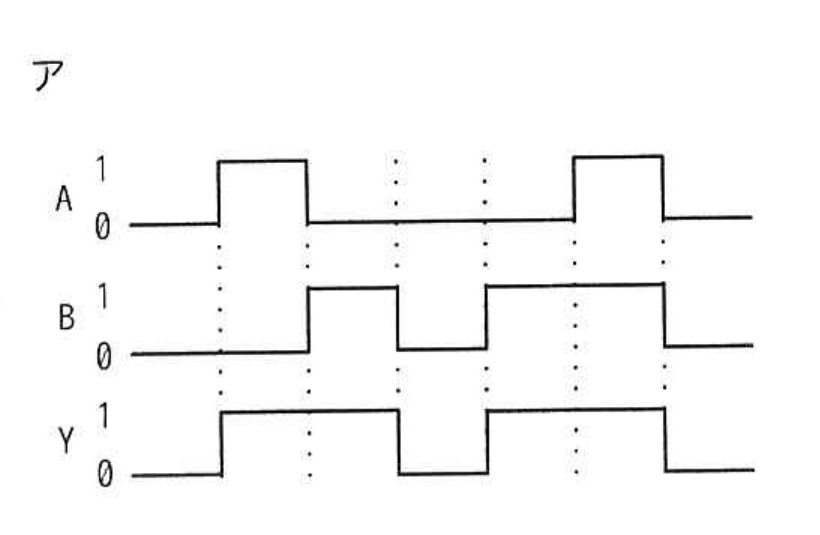

• ア　A又はBの一方だけが1の区間でもYが1になっている。しかし，一方のスイッチがオフなら直列の経路が切れるので，LEDは点灯しない。

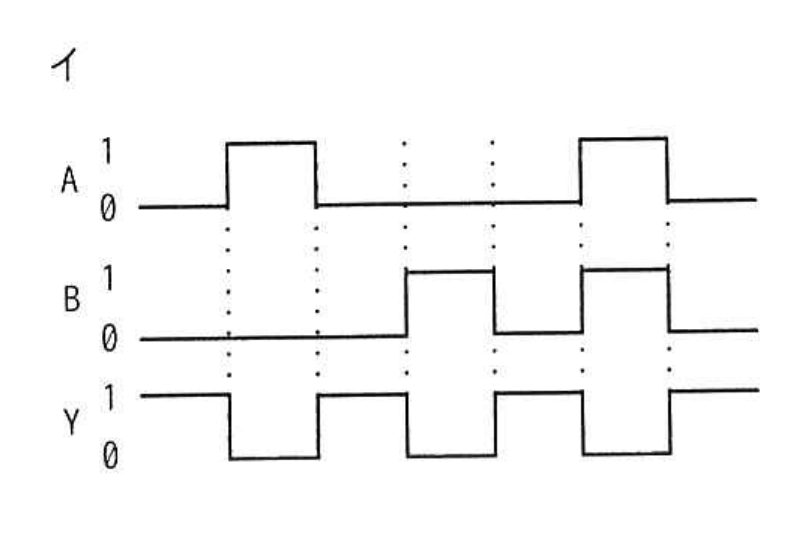

• イ　AとBがともに0の区間でYが1になり，いずれかが1になるとYが0になっている。両方がオフのときは経路が切れているので点灯しない。

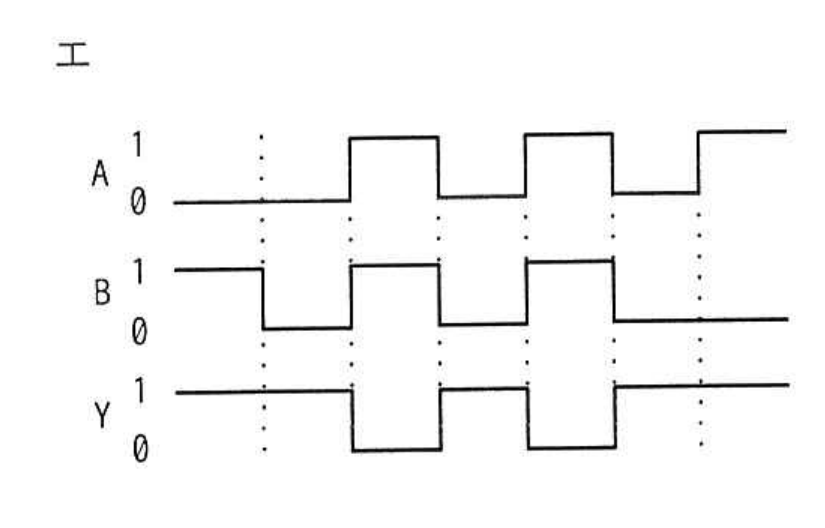

• エ　AとBがともに1の区間でYが0になり，それ以外でYが1になっている。両方のスイッチがオンなら経路がつながるので，Yは1になる。
