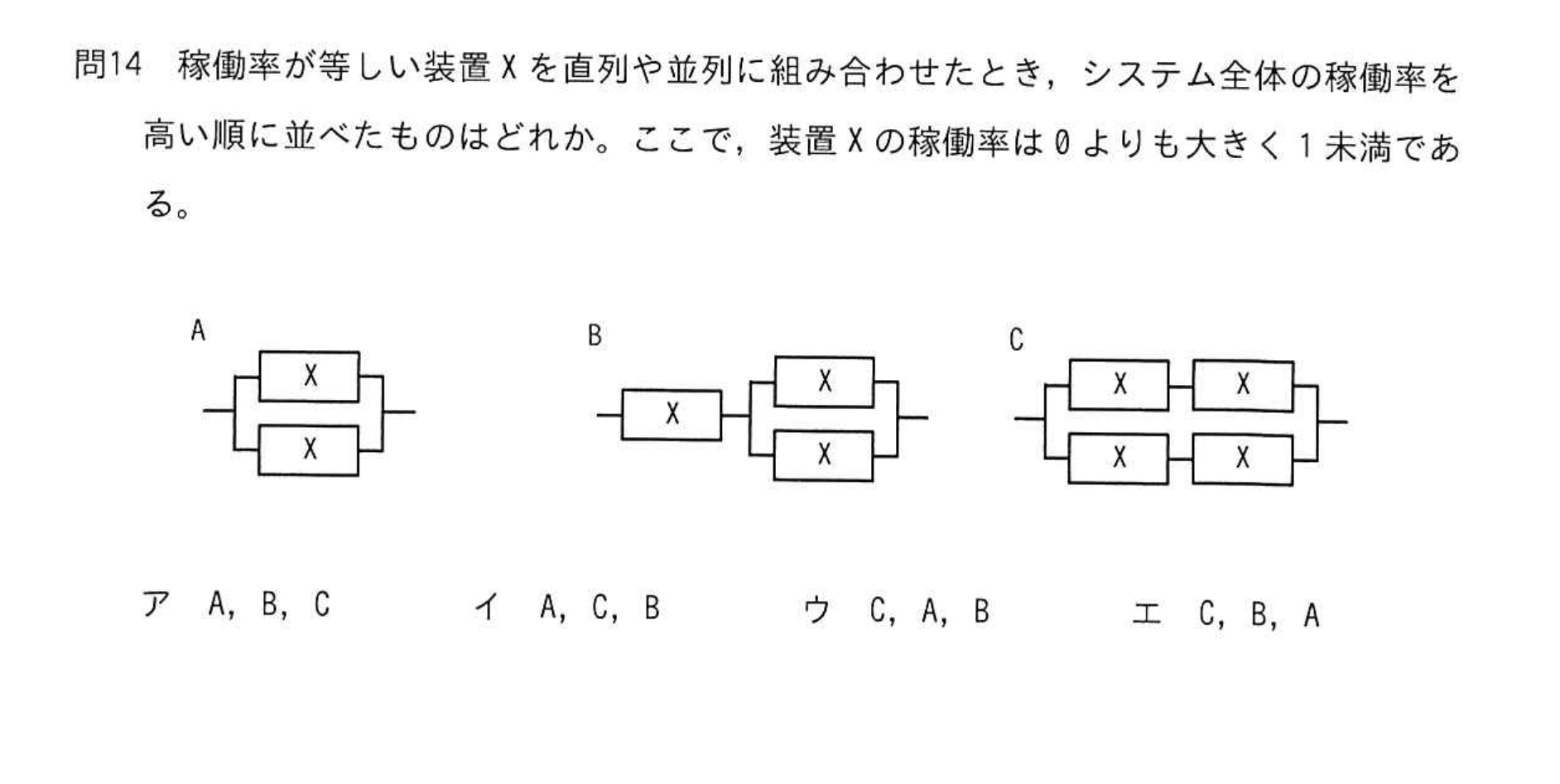

稼働率が等しい装置 X を直列や並列に組み合わせたとき，システム全体の稼働率を高い順に並べたものはどれか。ここで，装置 X の稼働率は 0 よりも大きく 1 未満である。

解説　本サイト独自（IPA公表のものではありません）

イ　Aに直列の装置Xを追加した形がBなので，BはAより低い。Cでは直列2台の経路を並列化しており，Bより高い。一方，Aは単独の装置Xをそのまま並列化しているので，各経路が直列2台のCより高い。したがって，高い順はA，C，Bとなる。

• ア　BをCより高いとしている点が誤りである。Bは先頭の装置Xが停止すると全体が停止するが，Cには独立した上下の経路があるので，Cの方が高い。
• ウ　CをAより高いとしている点が誤りである。Aの上下の各経路は装置Xが1台だけだが，Cの各経路は2台の直列なので，Aの方が高い。
• エ　CをAより高いとしている点に加え，BをAより高いとしている点も誤りである。BはAの並列部分に装置Xを直列に加えた構成なので，Aより低い。
