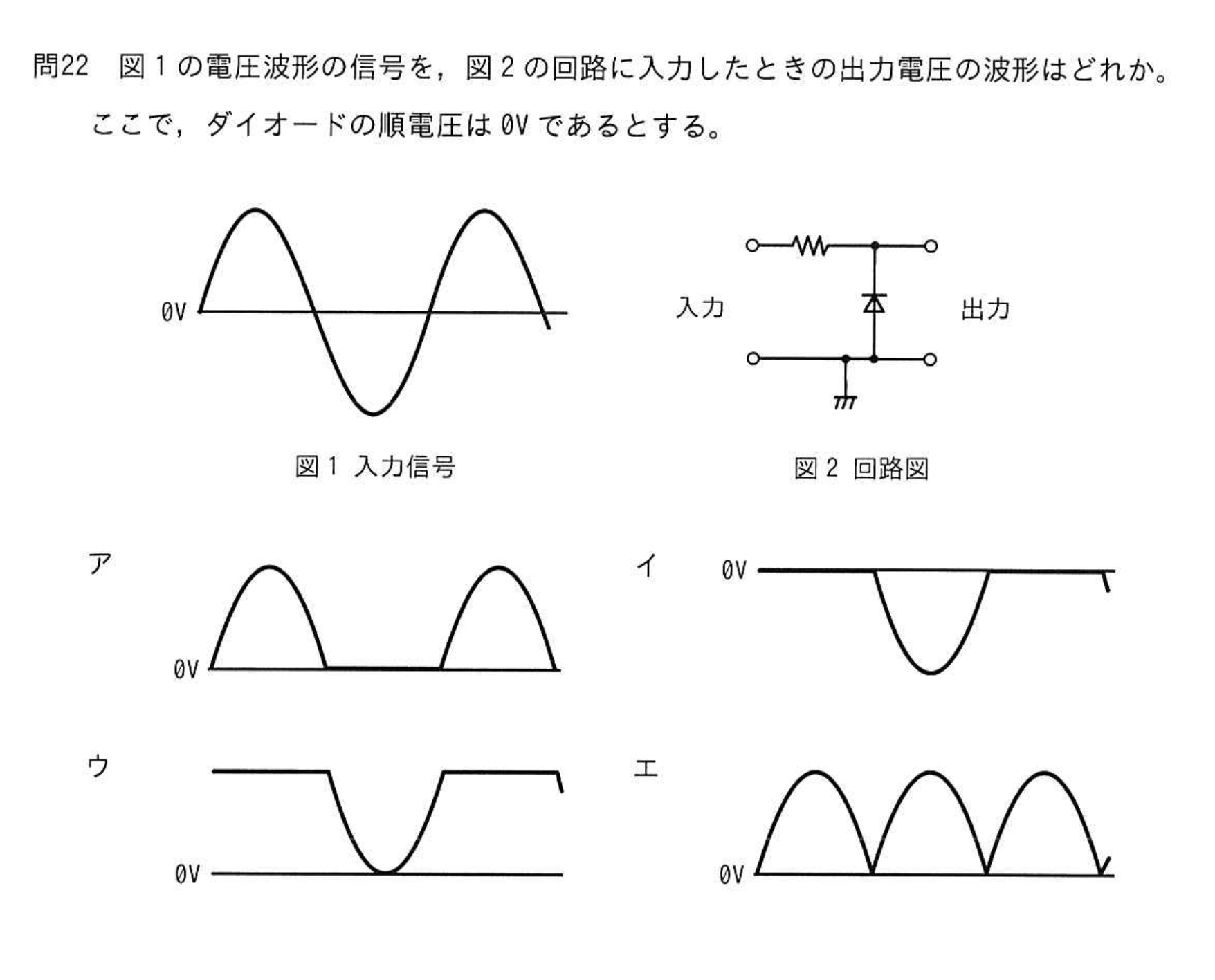

図1の電圧波形の信号を，図2の回路に入力したときの出力電圧の波形はどれか。ここで，ダイオードの順電圧は0Vであるとする。

解説　本サイト独自（IPA公表のものではありません）

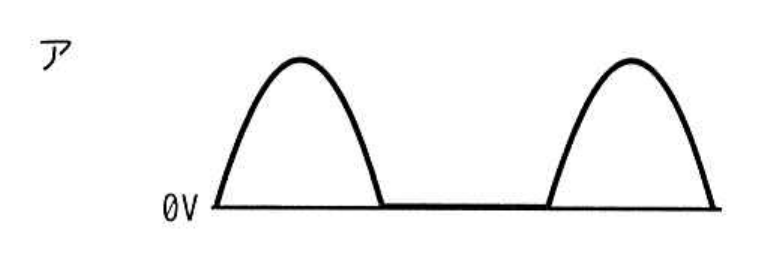

ア　入力が負になると，接地側から出力上側へダイオードが導通し，出力は0Vに固定される。入力が正のときはダイオードが導通せず，抵抗に電流が流れないので入力と同じ正の波形が出る。したがって，正の山だけが残るアである。

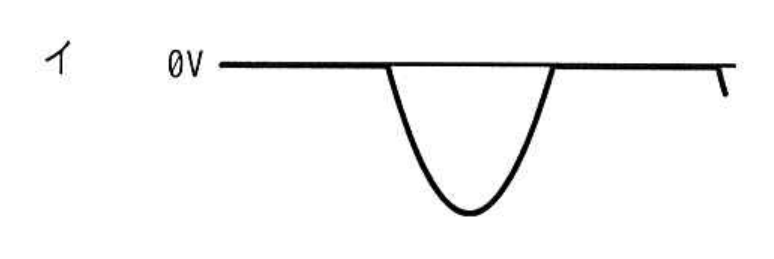

• イ　負の部分だけを出力しているが，入力が負になる期間はダイオードが導通し，出力上側が接地側と同じ0Vになる。

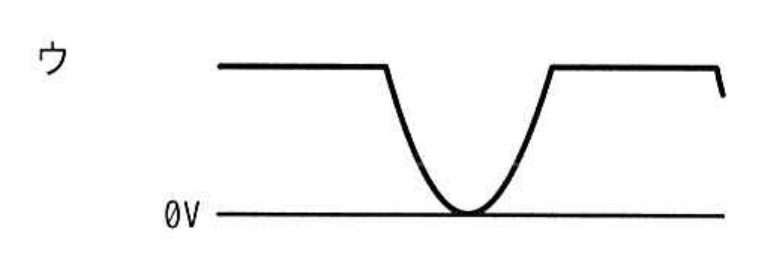

• ウ　正の期間を一定の高い電圧としているが，この回路にはその電圧を保持する部分がなく，正の期間は入力の山形がそのまま現れる。

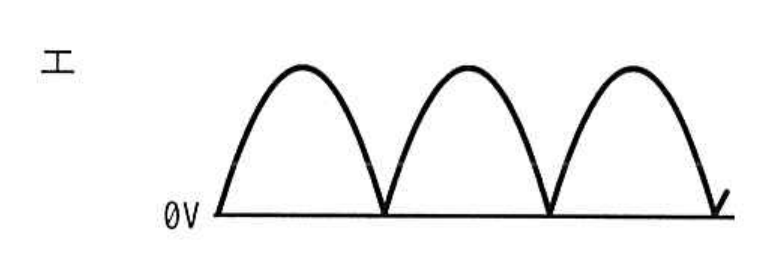

• エ　負の波形を正の山に折り返しているが，図2のダイオードは一つだけなので，負の期間は0Vに固定され，正の波形には変換されない。
