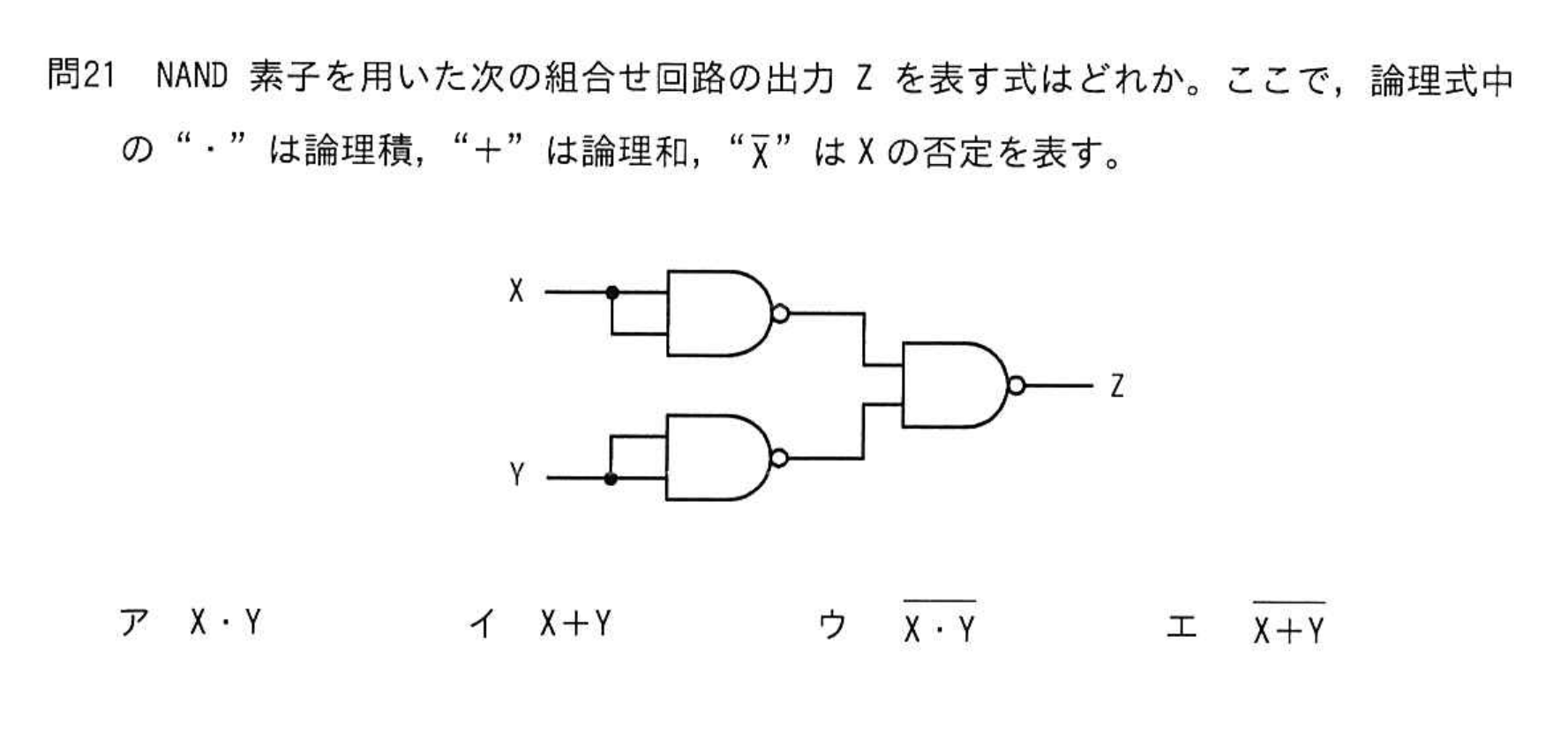

NAND素子を用いた次の組合せ回路の出力Zを表す式はどれか。ここで，論理式中の“・”は論理積，“＋”は論理和，“X”はXの否定を表す。

解説　本サイト独自（IPA公表のものではありません）

イ　上段は同じXを二つの入力に入れたNANDなので出力はXの否定，下段も同様にYの否定となる。最後にその二つをNANDへ入れるため，出力ZはXの否定とYの否定との論理積を否定した式となり，X＋Yに等しい。

• ア　三つの素子の出力端にある小円を全て見落とし，NANDを論理積として扱うと，X・XとY・Yを最後に論理積し，X・Yと誤ってしまう。
• ウ　上段と下段の出力端の小円だけを見落とすと，それぞれの出力をX，Yと考え，最後のNANDによってX・Y全体の否定と誤ってしまう。
• エ　上段と下段によるXとYの否定は捉えているが，最後の素子の出力端の小円を見落とすと，Xの否定・Yの否定，すなわちX＋Y全体の否定と誤ってしまう。
