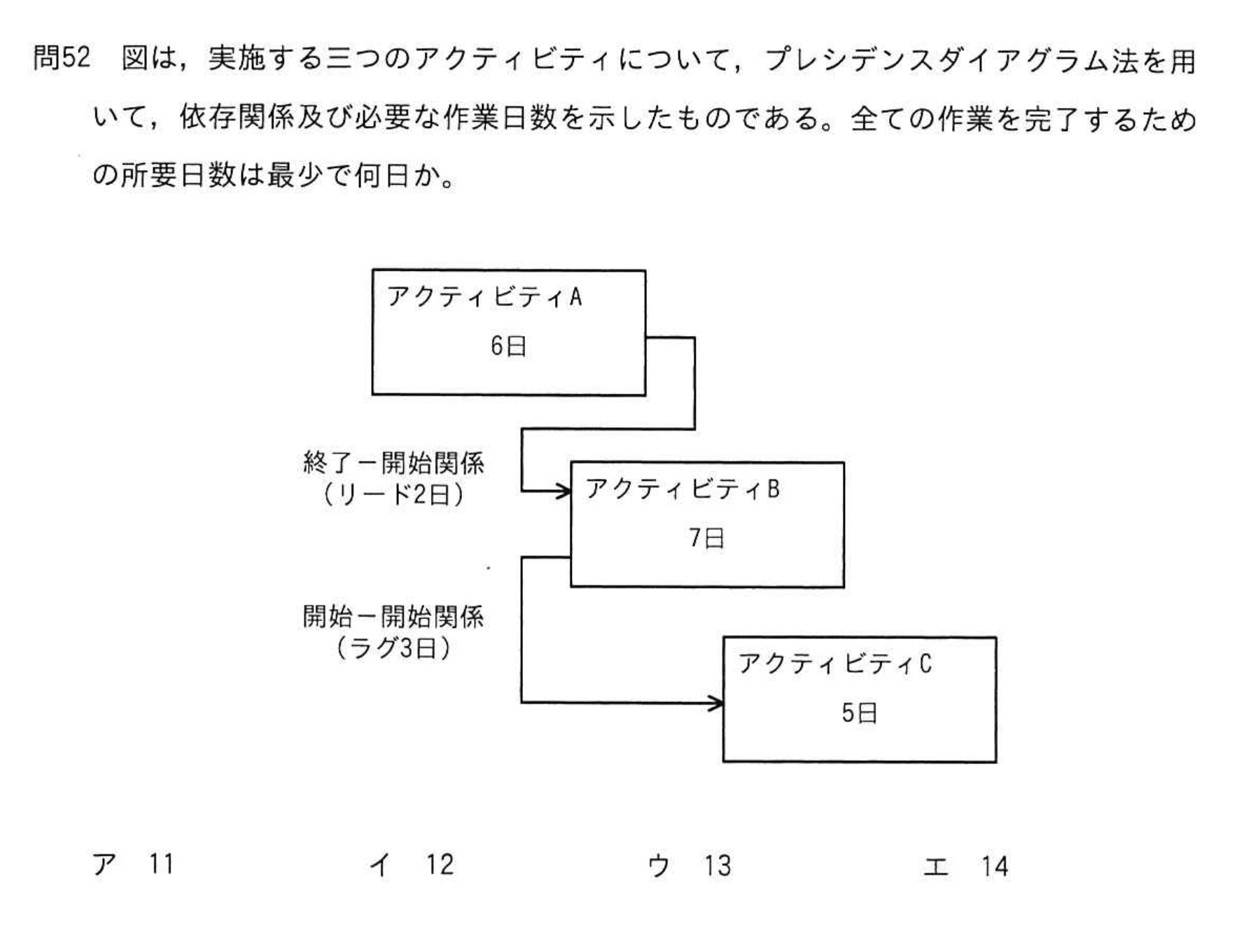

図は，実施する三つのアクティビティについて，プレシデンスダイアグラム法を用いて，依存関係及び必要な作業日数を示したものである。全ての作業を完了するための所要日数は最少で何日か。

解説　本サイト独自（IPA公表のものではありません）

イ　Aの終了2日前にBを開始できる。CはBの開始3日後に始まり，5日間を要する。この経路の完了がBの完了より遅く，開始から12日目となるので，最少所要日数は12日である。

• ア　AとBについてだけ6日と7日からリード2日を差し引くと11日になるが，その時点ではCが完了していない。Cの終了まで含める必要がある。
• ウ　AとBの6日と7日を単純に加えると13日になるが，リード2日によって両作業が重なることと，Cの完了時点を考慮していない。
• エ　リード2日を無視してAの終了後にBを開始し，さらにBの開始3日後からCを行うと14日になる。BはAの終了前に開始できる。
