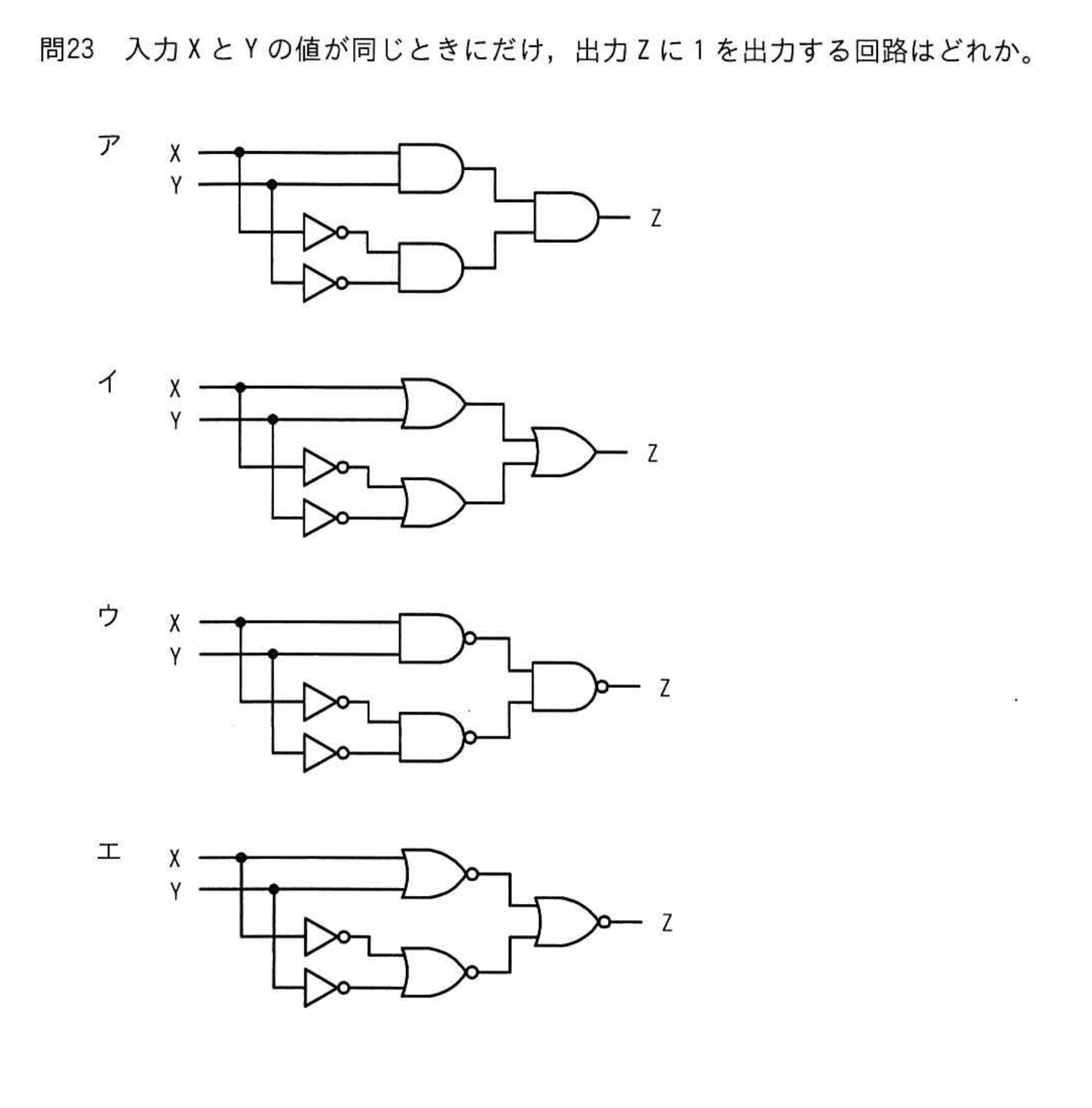

入力 X と Y の値が同じときにだけ，出力 Z に 1 を出力する回路はどれか。

解説　本サイト独自（IPA公表のものではありません）

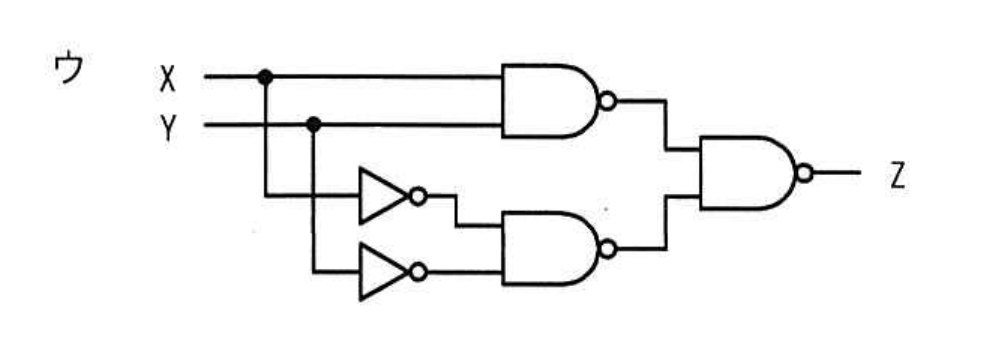

ウ　ウでは，上段はXとYを直接受けた論理積の否定，下段はそれぞれを否定して受けた論理積の否定になる。さらに両者の論理積を否定するので，XとYがともに真の場合とともに偽の場合だけ，Zに1が出る。

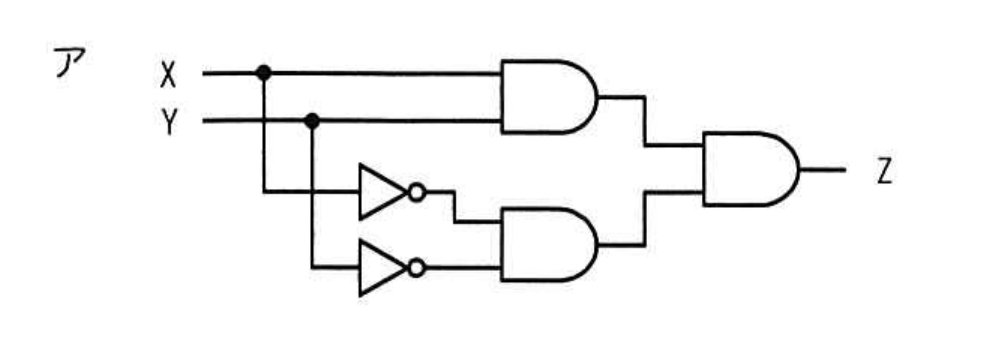

• ア　上段はXとYの論理積，下段は両方を否定した値の論理積である。この二つが同時に成り立つことはないので，Zに1を出せない。

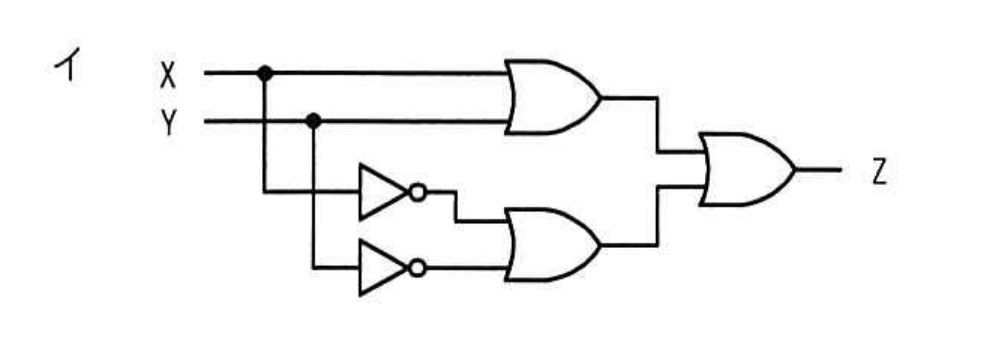

• イ　上段はXとYの論理和，下段は両方を否定した値の論理和である。どの入力でも少なくとも一方が成り立ち，入力の一致を区別できない。

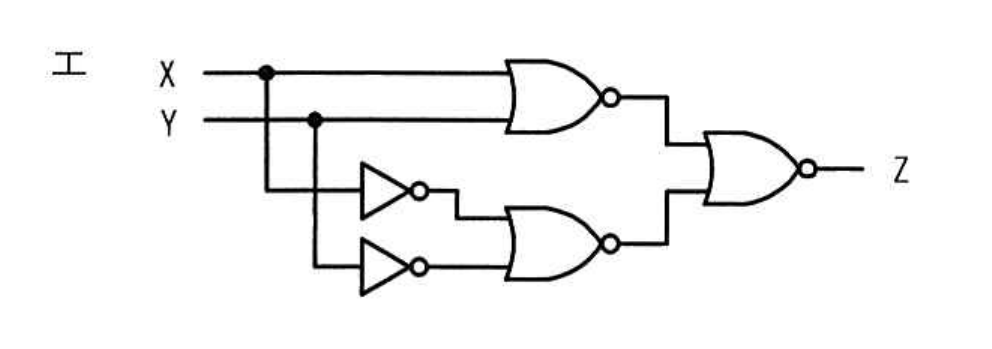

• エ　上段はXとYの論理和の否定，下段は両方を否定した値の論理和の否定である。最後の否定により，XとYが異なる場合に1が出る。
