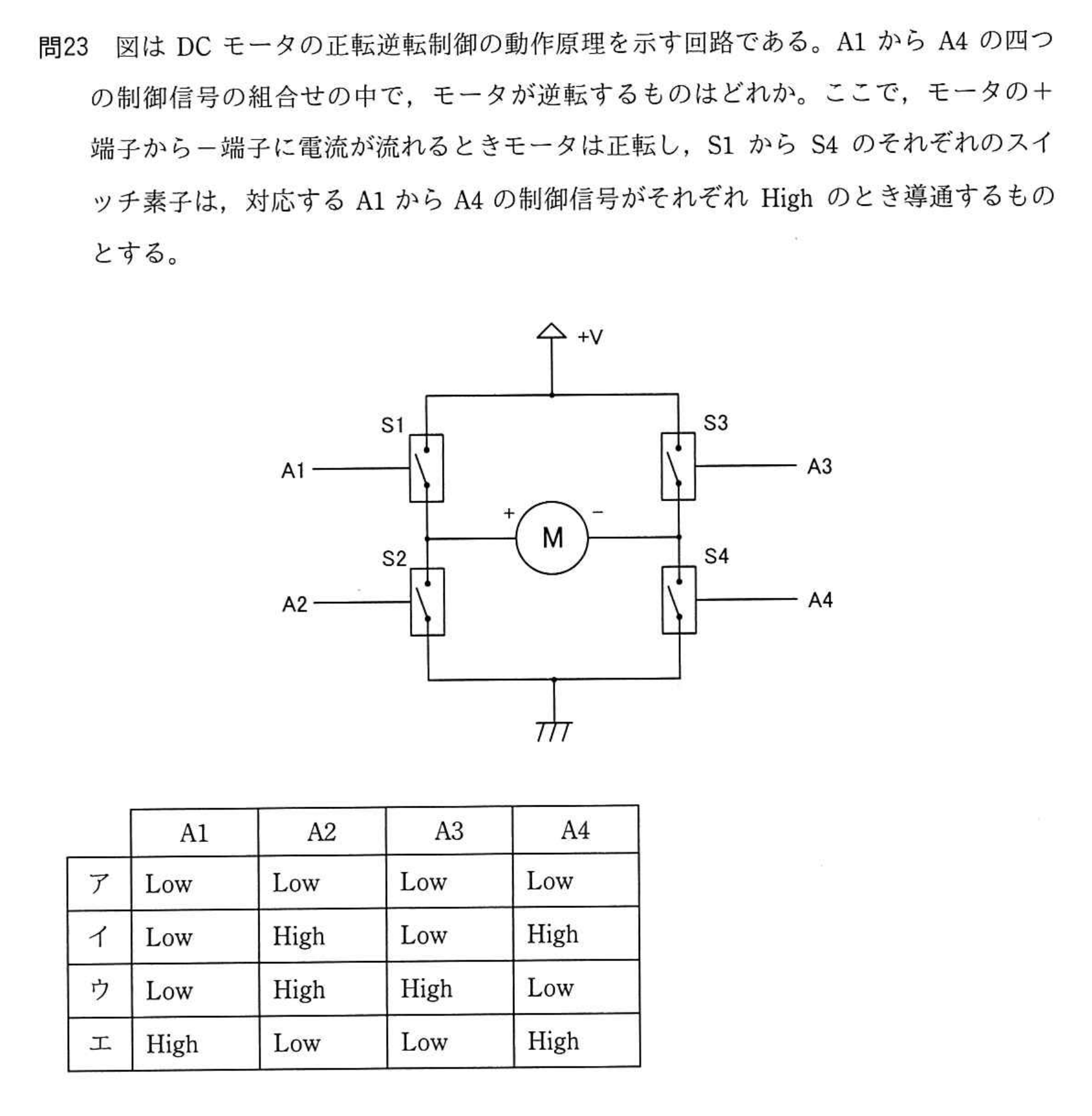

図は DC モータの正転逆転制御の動作原理を示す回路である。A1 から A4 の四つの制御信号の組合せの中で，モータが逆転するものはどれか。ここで，モータの＋端子から－端子に電流が流れるときモータは正転し，S1 から S4 のそれぞれのスイッチ素子は，対応する A1 から A4 の制御信号がそれぞれ High のとき導通するものとする。

解説　本サイト独自（IPA公表のものではありません）

ウ　A3がHighなのでS3が導通し，モータの右端が＋Vにつながる。また，A2がHighなのでS2が導通し，左端が接地につながる。したがって電流はモータの－端子から＋端子へ流れ，正転時とは逆向きになるので，モータは逆転する。

• ア　全ての制御信号がLowなので，どのスイッチ素子も導通しない。モータに電流が流れない状態を逆転と取り違えている。
• イ　S2とS4だけが導通し，モータの左右両端がとも接地につながる。左右の端子間に電流が流れると考えた点が誤りである。
• エ　S1とS4が導通するので，電流は＋VからS1，モータの＋端子，－端子，S4へ流れる。問題文で正転とされる向きを逆転と取り違えている。
