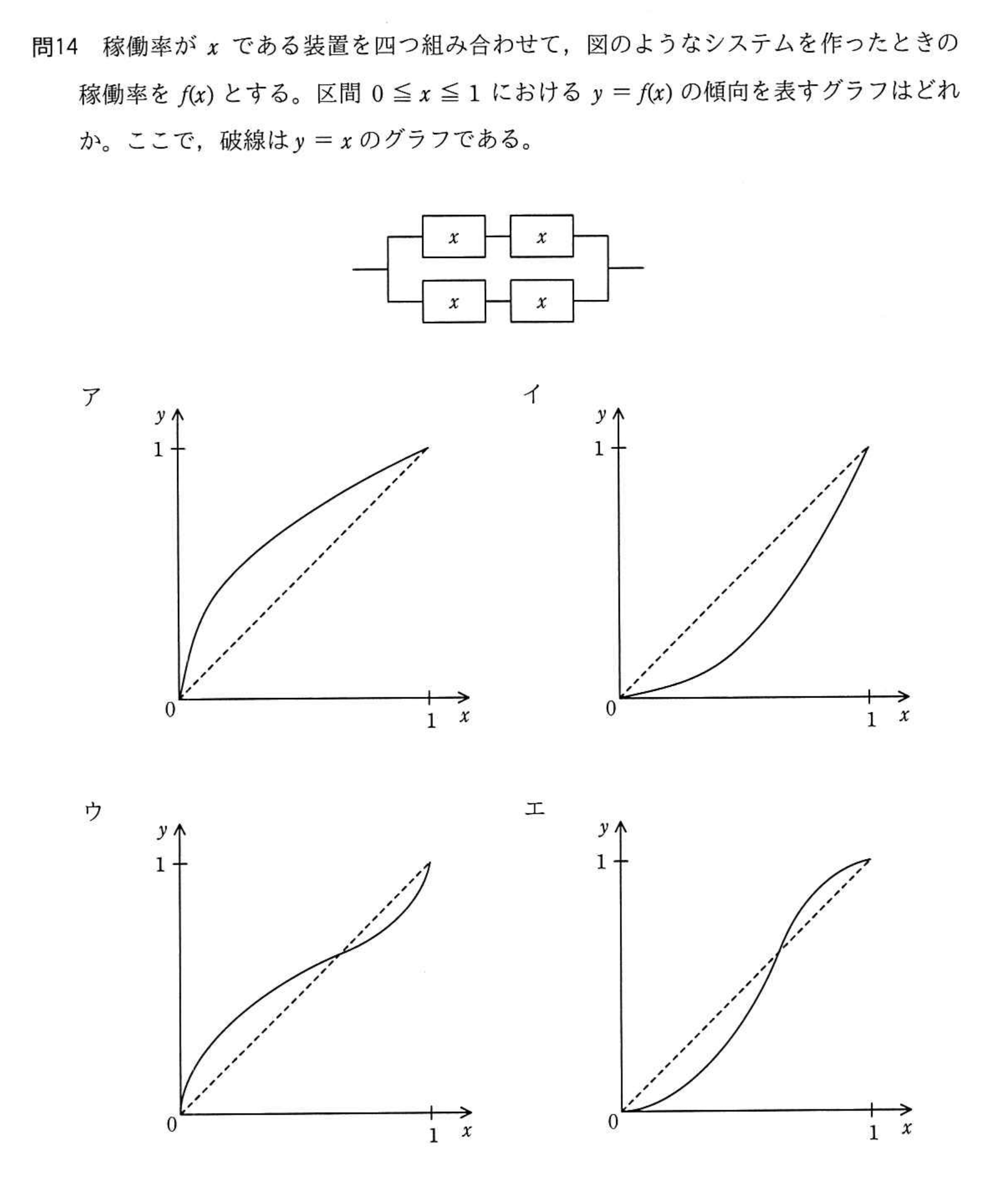

稼働率がxである装置を四つ組み合わせて，図のようなシステムを作ったときの稼働率をf(x)とする。区間0≦x≦1におけるy＝f(x)の傾向を表すグラフはどれか。ここで，破線はy＝xのグラフである。

解説　本サイト独自（IPA公表のものではありません）

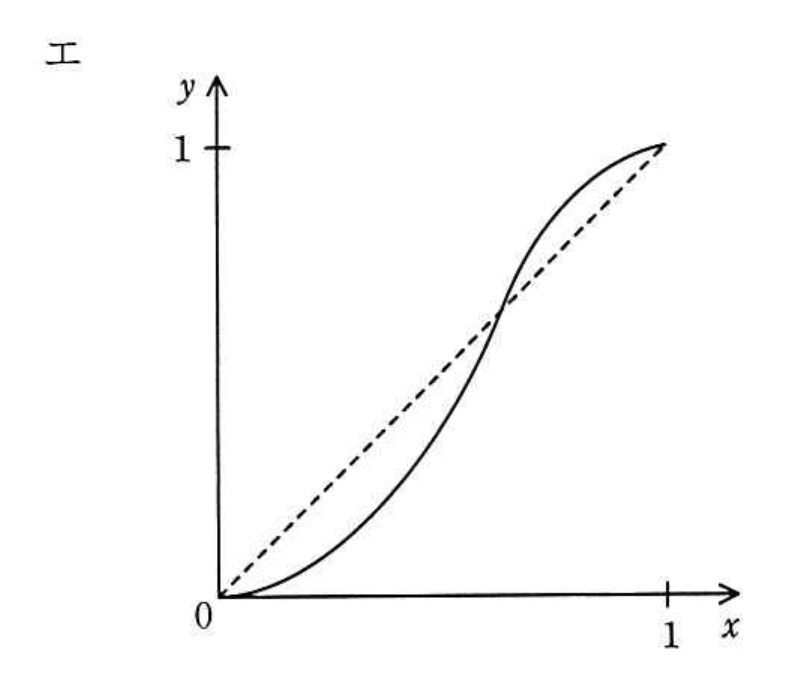

エ　各経路は装置二つの直列なので稼働率はx²であり，その二経路が並列なのでf(x)＝1－(1－x²)²となる。この曲線は0付近ではy＝xより下にあり，途中で交差した後は上に移り，1に至るので，該当するのはエである。

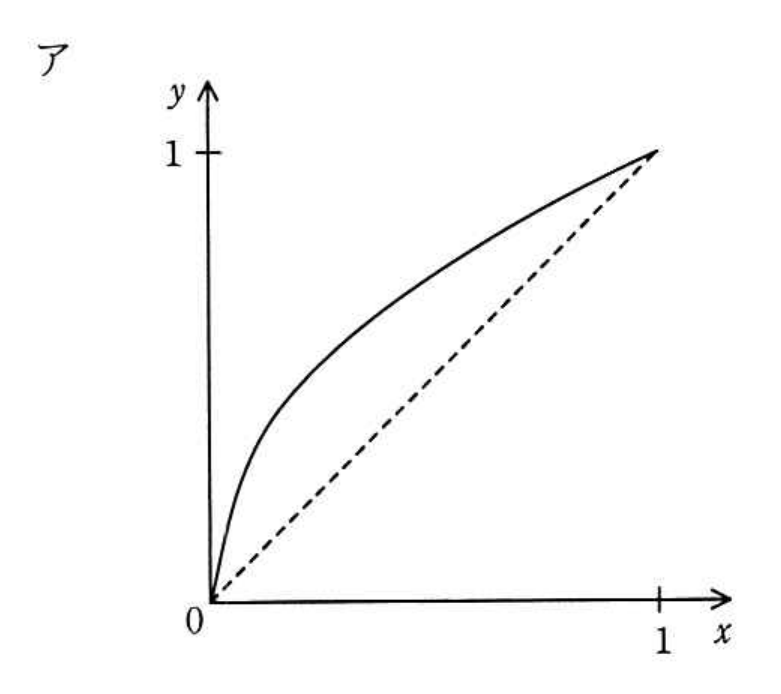

• ア　アは0から1まで実線が破線y＝xより上にあるが，xが0に近い範囲では直列部分の影響によってf(x)はxより小さくなる。

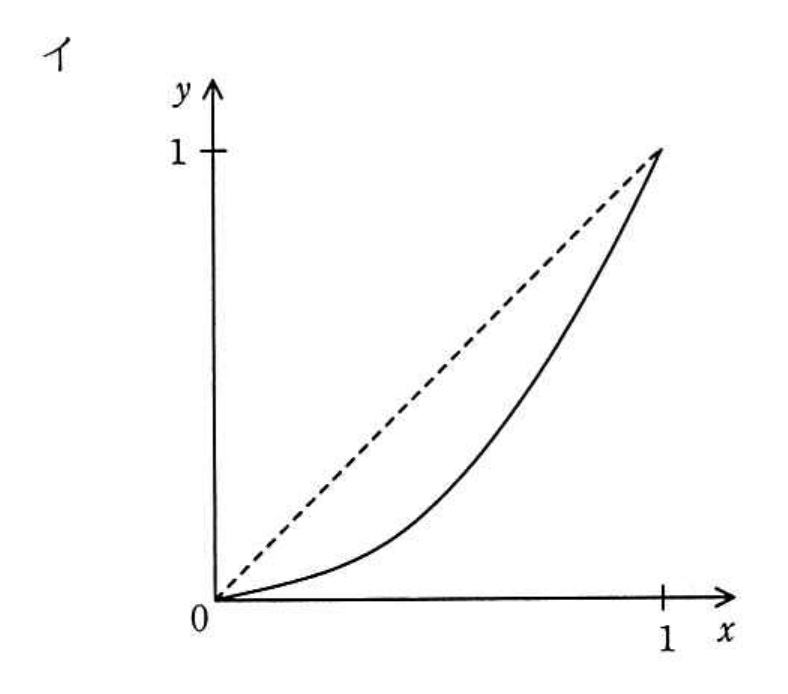

• イ　イは0から1まで実線が破線y＝xより下にあるが，xが1に近い範囲では二経路の並列化の効果によってf(x)はxより大きくなる。

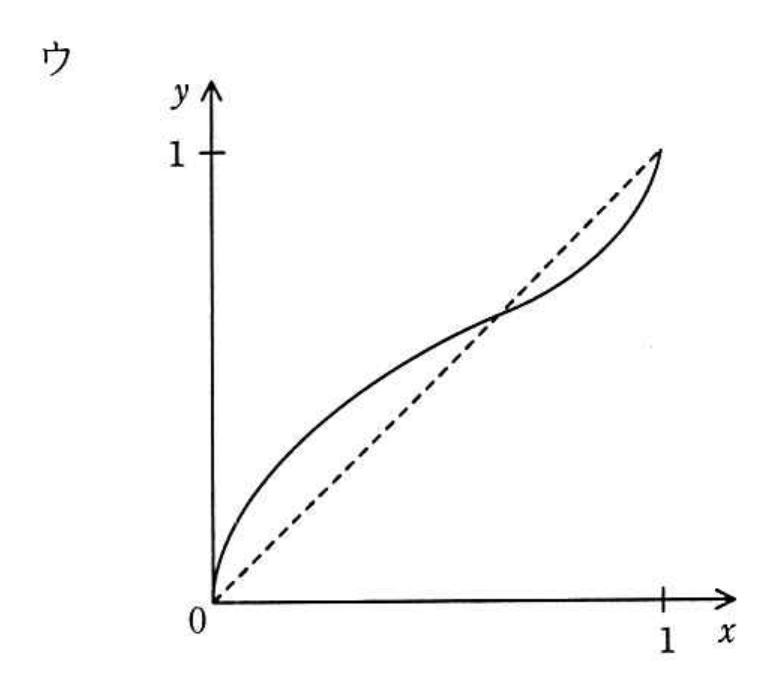

• ウ　ウは実線が破線の上から下へ交差している。実際は0付近で破線より下に始まり，途中で破線を越えて上側へ移るので，交差の向きが逆である。
