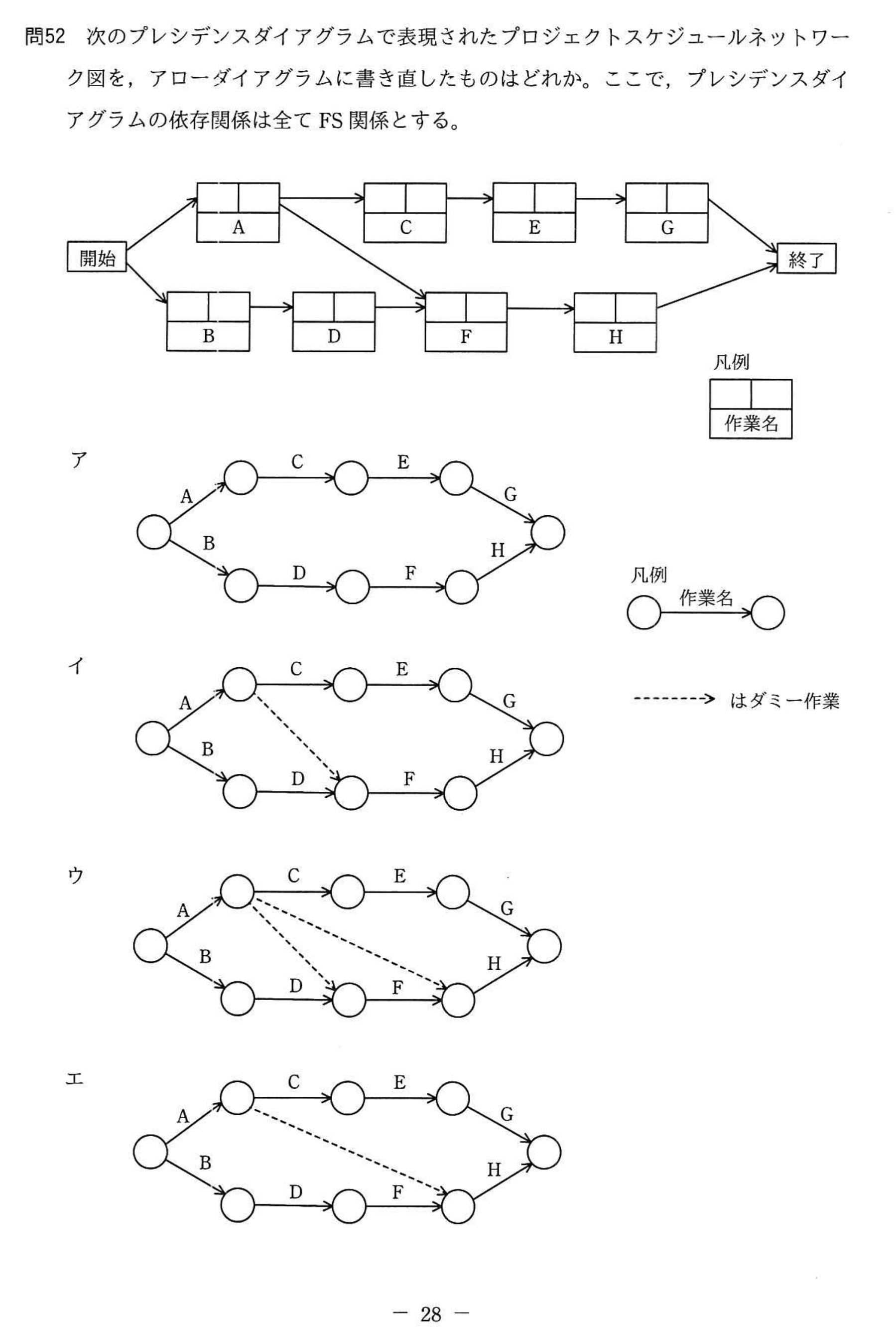

次のプレシデンスダイアグラムで表現されたプロジェクトスケジュールネットワーク図を，アローダイアグラムに書き直したものはどれか。ここで，プレシデンスダイアグラムの依存関係は全てFS関係とする。

解説　本サイト独自（IPA公表のものではありません）

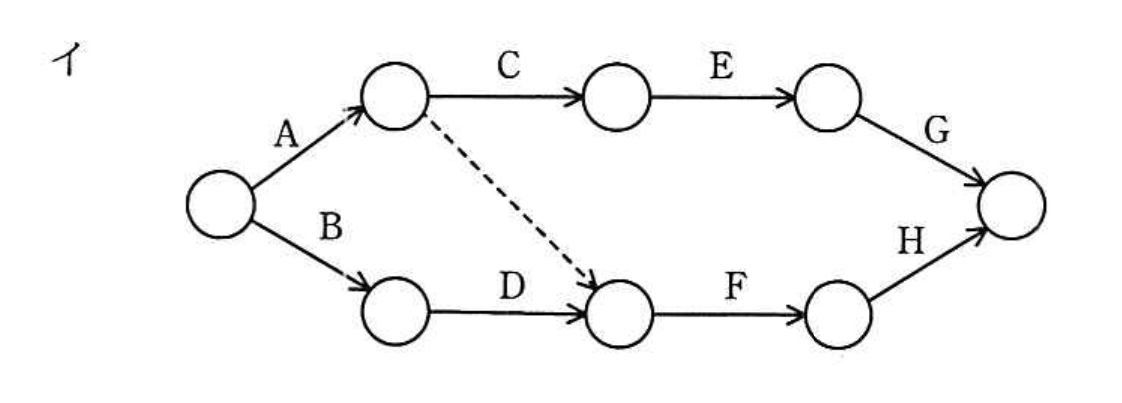

イ　元図では，FはDだけでなくAの終了にも依存する。イでは，Aの終了点からDの終了点へダミー作業を置くことで，Fの開始点にAとDの両方の終了を集めている。ほかの作業の前後関係も元図と一致する。

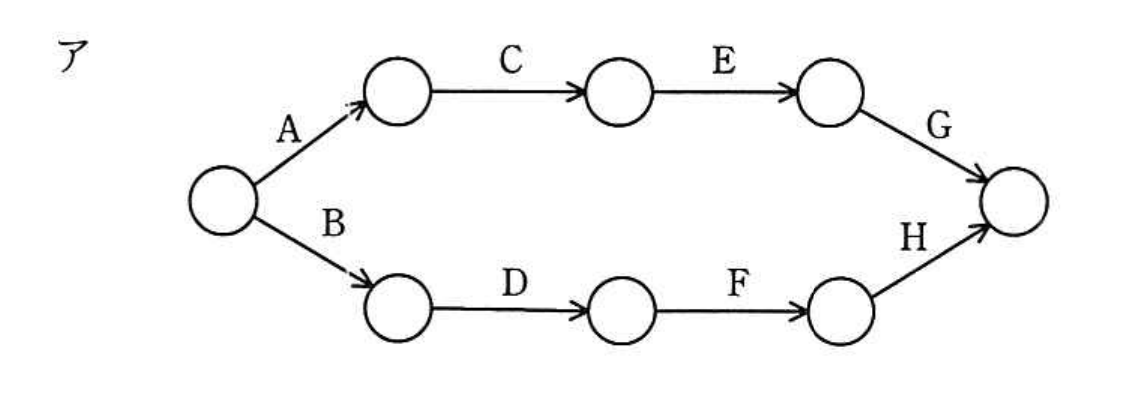

• ア　AからFへの依存関係を表すダミー作業がないので，FがAの終了を待たず，Dの終了だけで開始できる図になっている。

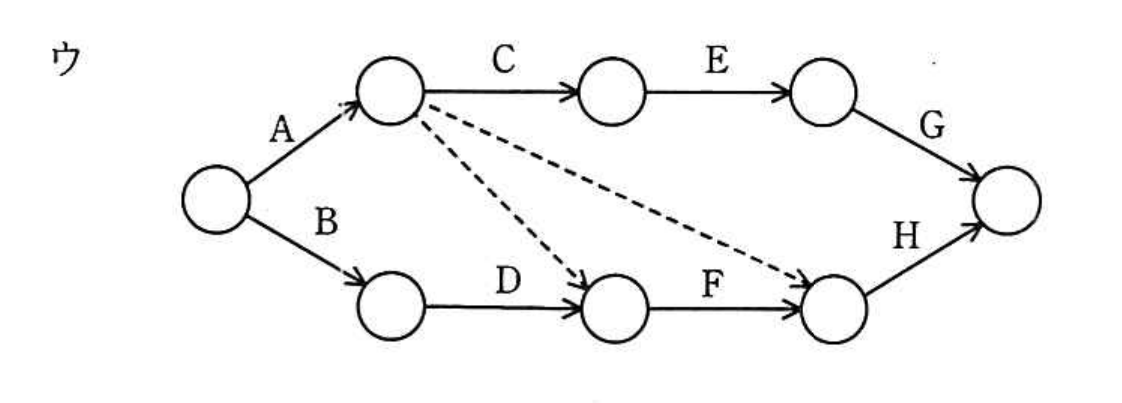

• ウ　Aの直後からFの終了点へのダミー作業によって，HがAに直接依存する関係まで余分に表しており，元図にない依存関係が加わる。

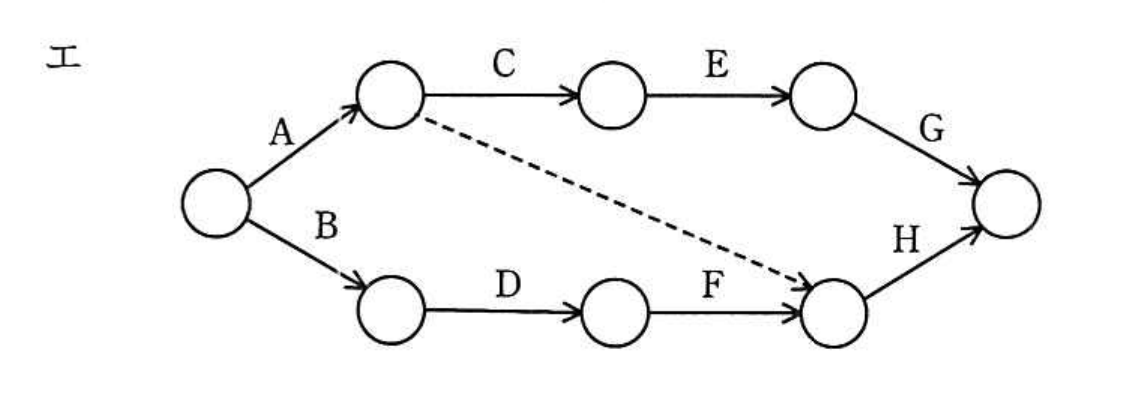

• エ　ダミー作業の終点がFの開始点ではなく終了点なので，FがAの終了を待つ関係を表せず，Aの終了がHの開始条件になっている。
