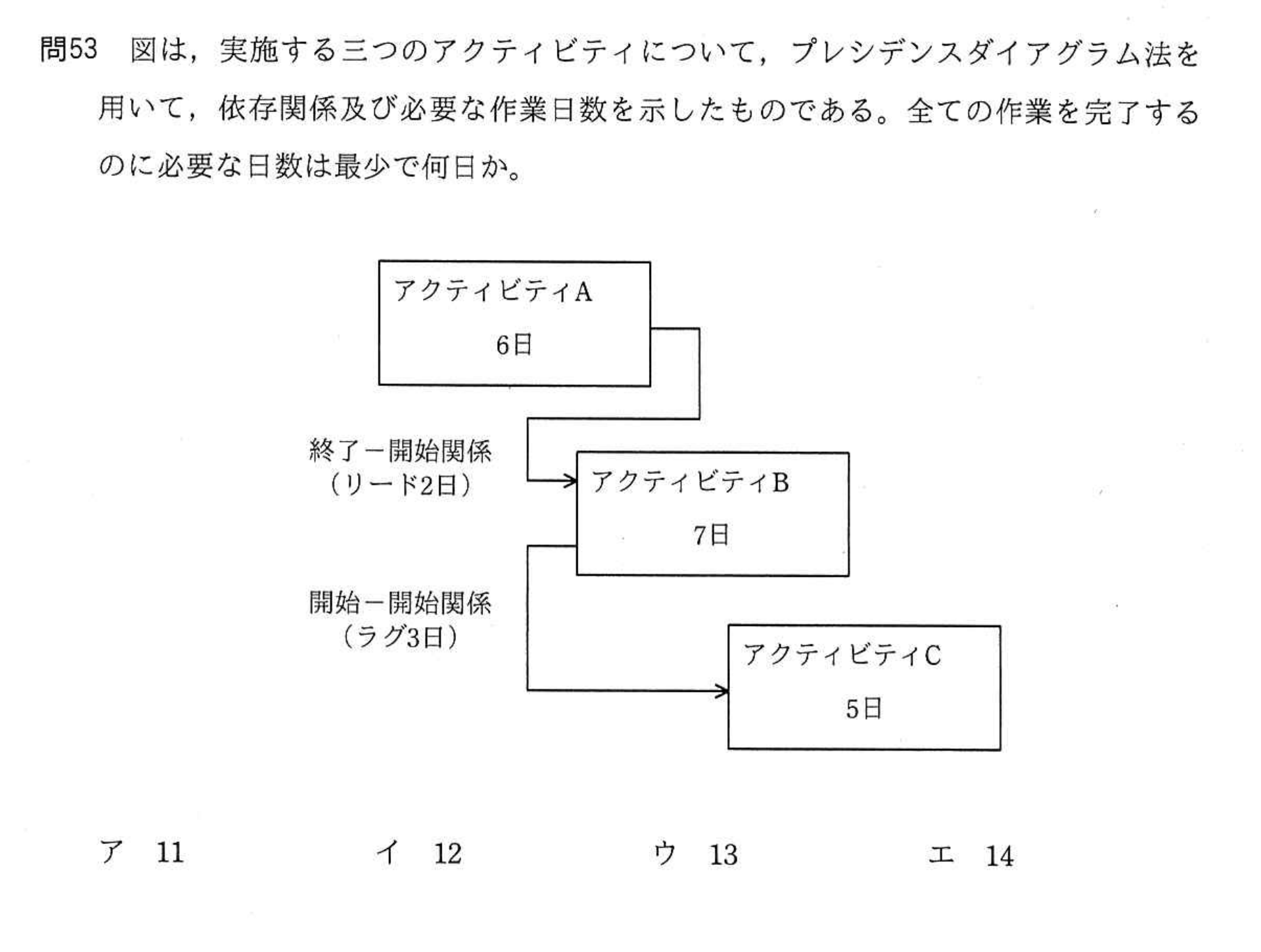

図は，実施する三つのアクティビティについて，プレシデンスダイアグラム法を用いて，依存関係及び必要な作業日数を示したものである。全ての作業を完了するのに必要な日数は最少で何日か。

解説　本サイト独自（IPA公表のものではありません）

イ　AからBは終了－開始関係でリード2日なので，Aの開始からBの開始までは6－2日である。BからCは開始－開始関係でラグ3日なので，Cの完了までは6－2＋3＋5＝12日となる。Bの完了は6－2＋7＝11日であり，最長の12日が全作業の完了日数になる。

• ア　Cの完了を確認せず，Aの開始からBの完了までだけを6－2＋7＝11日と計算すると生じる。CはBの開始から3日後に始まり，その後5日必要なので，Bより後に終わる。
• ウ　AとBを単純に直列として6＋7＝13日と足し，リード2日による重なりを反映せず，さらにCの完了時期との比較も省くとこの値になる。
• エ　AからBへのリード2日を無視してBがAの終了時に始まるとすると，Cの完了までを6＋3＋5＝14日と計算してしまう。
