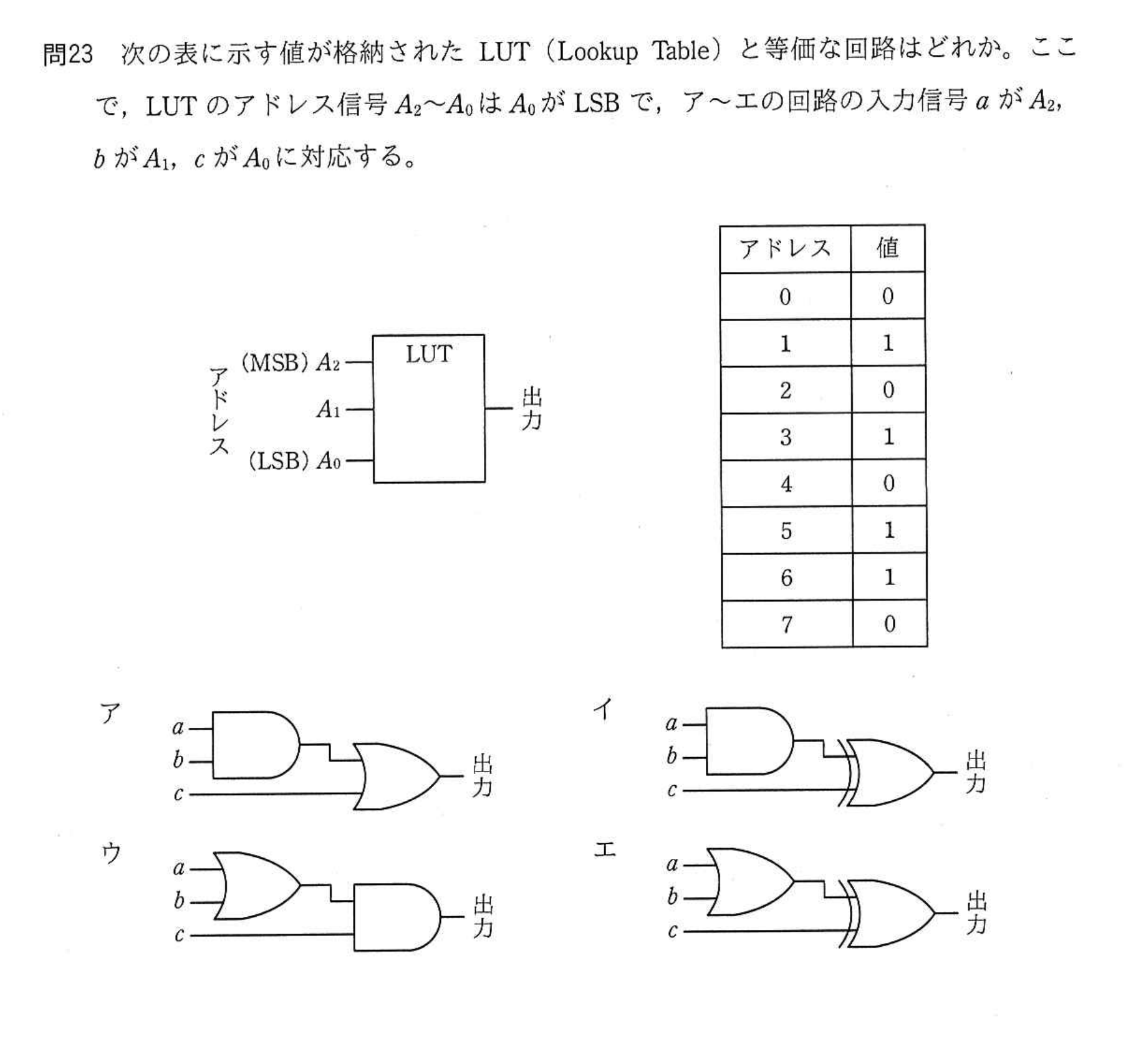

次の表に示す値が格納されたLUT（Lookup Table）と等価な回路はどれか。ここで，LUTのアドレス信号A₂～A₀はA₀がLSBで，ア～エの回路の入力信号aがA₂，bがA₁，cがA₀に対応する。

解説　本サイト独自（IPA公表のものではありません）

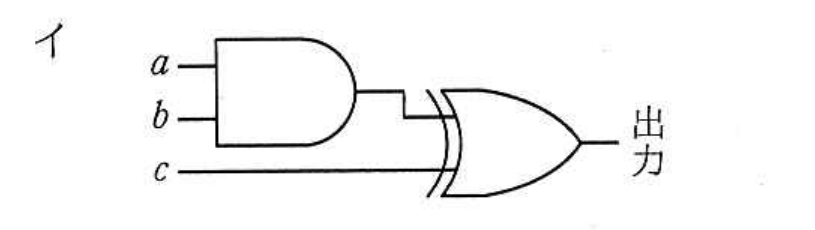

イ　表では，aとbの少なくとも一方が0であるアドレス0～5では出力がcと一致し，aとbがともに1であるアドレス6，7では出力がcの反転になる。これはaとbの論理積とcの排他的論理和なので，該当する回路はイである。

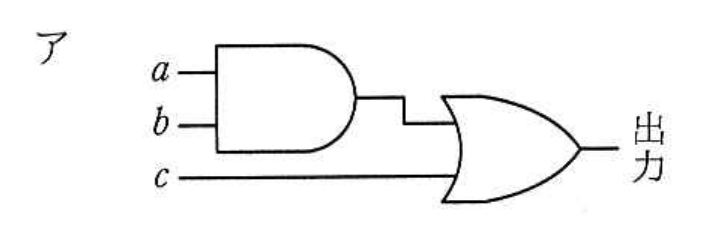

• ア　アはaとbの論理積とcの論理和である。アドレス7では出力が1になるが，表の値は0なので一致しない。

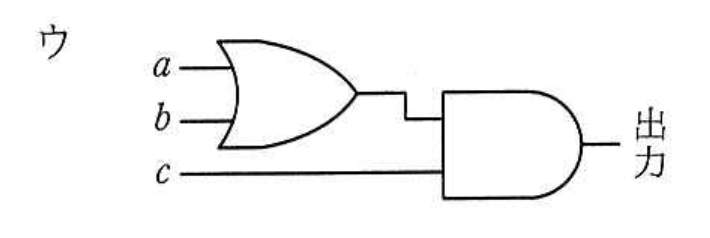

• ウ　ウはaとbの論理和とcの論理積である。アドレス1では出力が0になるが，表の値は1なので一致しない。

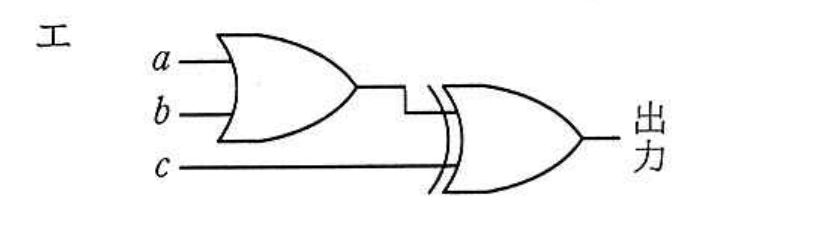

• エ　エはaとbの論理和とcの排他的論理和である。アドレス2では出力が1になるが，表の値は0なので一致しない。
